Układ wschód-zachód w fotowoltaice nie jest rozwiązaniem „gorszym”, tylko innym sposobem ustawienia instalacji. Sprawdza się zwłaszcza wtedy, gdy dach ma dwie przeciwne połacie, nie ma dość miejsca na południe albo dom zużywa prąd głównie rano i późnym popołudniem. W tym artykule pokazuję, kiedy taki projekt ma sens, gdzie przegrywa z klasycznym ustawieniem i jak ocenić jego opłacalność bez marketingowych uproszczeń.
Najkrócej, ten układ wygrywa tam, gdzie liczy się profil zużycia, a nie sam szczyt produkcji
- Produkcja jest bardziej rozłożona w ciągu dnia, więc łatwiej ją wykorzystać na miejscu.
- Roczny uzysk bywa niższy niż przy południu, ale nie zawsze oznacza to gorszy wynik finansowy.
- Na dachach płaskich i dwuspadowych o dwóch połaciach układ bywa po prostu najpraktyczniejszy.
- W net-billingu większe znaczenie ma autokonsumpcja, więc dobór orientacji ma realny wpływ na rachunki.
- Najwięcej zależy od zacienienia, kąta nachylenia i tego, jak dobrany jest falownik.
Jak działa układ wschód-zachód w praktyce
Najprościej mówiąc, chodzi o podział modułów na dwie przeciwległe strony dachu albo konstrukcji naziemnej. Ja patrzę na ten wariant nie jak na próbę „zwiększenia sprawności”, tylko jak na sposób spłaszczenia krzywej produkcji. Rano mocniej pracuje strona wschodnia, po południu zachodnia, a w południe instalacja zwykle nie daje tak wysokiego piku jak klasyczny układ skierowany na południe.
To ma bardzo konkretne skutki. Produkcja jest bardziej równomierna, więc część energii łatwiej zużyć od razu, bez oddawania jej do sieci. Na dachu płaskim taki układ często pozwala też lepiej wykorzystać powierzchnię, bo rzędy modułów można ustawić niżej i gęściej niż przy klasycznym południu. W praktyce oznacza to, że nie zawsze wygrywa instalacja o najwyższej „idealnej” orientacji, tylko ta, która najlepiej pasuje do realnego dachu i rytmu zużycia prądu. Właśnie ten profil decyduje o opłacalności, więc dalej rozbijam go na realne skutki dla uzysku i autokonsumpcji.
Co ten układ zmienia w produkcji energii i autokonsumpcji
W porównaniu z południem układ wschód-zachód zwykle daje niższy roczny uzysk, ale zyskuje coś innego: lepsze dopasowanie do codziennego zużycia. To ważne zwłaszcza dziś, bo w modelu net-billing sprzedaż nadwyżek do sieci nie daje tego samego efektu finansowego co bieżące zużycie energii w domu. Innymi słowy, liczy się nie tylko to, ile wyprodukujesz, ale też kiedy ta energia pojawia się w instalacji.
URE od lat zwraca uwagę, że kluczem do sensownej pracy instalacji jest autokonsumpcja, czyli zużywanie energii wtedy, gdy jest produkowana. I właśnie tu wschód-zachód ma swoją przewagę: poranna i popołudniowa produkcja lepiej pokrywa się z typowym rytmem domu, w którym rano działają sprzęty kuchenne, a po południu rośnie pobór związany z powrotem domowników. Południowy układ może dać więcej kWh rocznie, ale jeśli większość tej energii wypada w godzinach, gdy nikogo nie ma w domu, ekonomiczna różnica zaczyna się zacierać.
| Cecha | Układ wschód-zachód | Układ na południe | Co to oznacza w praktyce |
|---|---|---|---|
| Moment produkcji | Rano i po południu | Najmocniej w południe | Łatwiej pokryć bieżące zużycie w domu |
| Roczny uzysk | Zwykle niższy | Zwykle wyższy | Południe częściej wygrywa na samych kWh |
| Szczyt mocy | Niższy, ale szerszy | Wyższy, ale krótszy | Mniej gwałtowne piki i lepsze dopasowanie do obciążenia |
W jednym badaniu porównawczym południe dawało więcej energii rocznie niż orientacja wschodnia lub zachodnia, ale autorzy podkreślali też lepsze dopasowanie układu wschód-zachód do lokalnego zużycia i łagodniejszy profil oddawania energii do sieci. To właśnie dlatego sam roczny uzysk nie powinien być jedynym kryterium wyboru. Kiedy już widać różnicę w profilu dobowym, łatwiej ocenić, w jakich warunkach ten układ rzeczywiście wygrywa z południem.
Kiedy ten układ wygrywa z południem
W mojej ocenie są cztery sytuacje, w których taki wybór ma bardzo dużo sensu. Nie zawsze daje najwięcej energii, ale często daje najlepszy wynik użytkowy.
- Dach ma dwie sensowne połacie i południe nie jest dostępne albo jest zbyt małe, by zmieścić potrzebną liczbę modułów.
- Zużywasz prąd rano i wieczorem, więc bardziej opłaca się rozciągnąć produkcję w czasie niż maksymalizować pojedynczy południowy szczyt.
- Masz dach płaski, na którym układ wschód-zachód pozwala lepiej zagospodarować powierzchnię bez dużych odstępów między rzędami.
- Chcesz ograniczyć oddawanie energii do sieci, bo zależy Ci na większym wykorzystaniu prądu w domu lub firmie.
Na dachach płaskich ten wariant bywa szczególnie praktyczny, bo można stosować niski kąt montażu, najczęściej w okolicach 10-15°, i dzięki temu zmieścić więcej modułów na tej samej powierzchni. To nie jest detal kosmetyczny. W fotowoltaice powierzchnia bywa równie ważna jak orientacja, a czasem nawet ważniejsza. Jeśli dach jest ograniczony metrażem, układ wschód-zachód potrafi wygrać nie wyższym uzyskiem z jednego modułu, lecz większą liczbą modułów, które w ogóle da się tam legalnie i sensownie ustawić. Ale są też sytuacje, w których taki wybór po prostu nie ma przewagi, i o nich trzeba mówić wprost.
Gdzie ten wybór traci sens

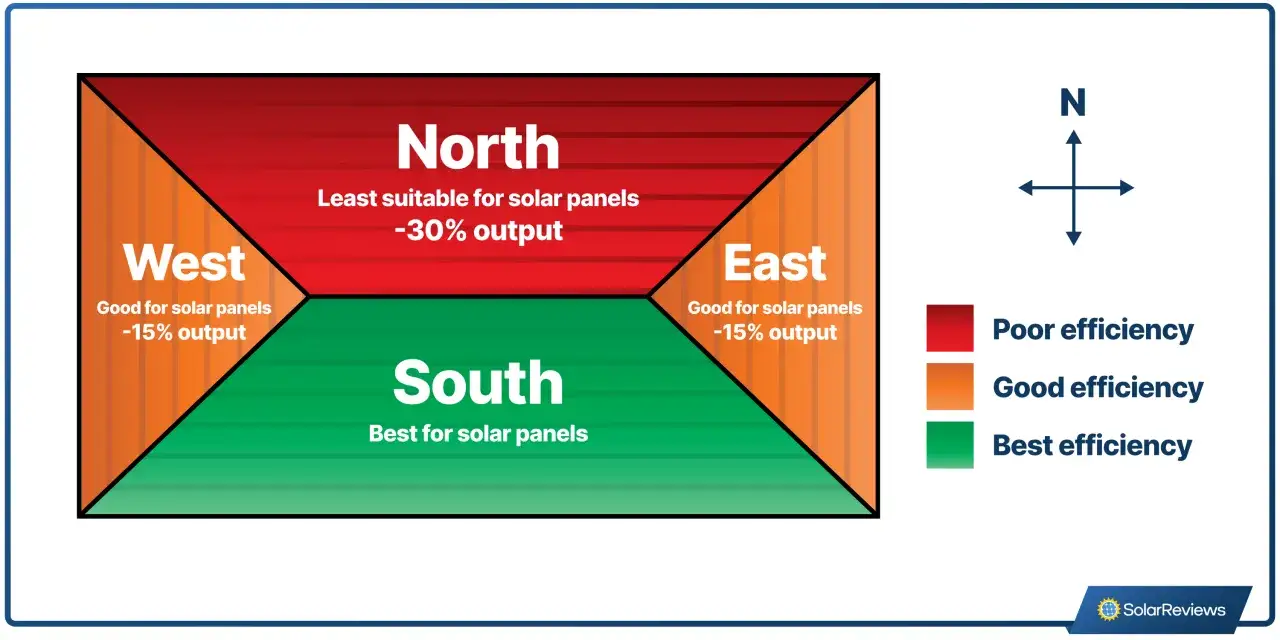

Jeżeli celem jest po prostu jak najwyższa liczba kilowatogodzin z każdego kilowata mocy, południe nadal zwykle ma przewagę. W jednym opracowaniu porównawczym orientacja południowa dawała około 35% więcej energii rocznie niż wschód albo zachód. Nie traktowałbym tego jako sztywnej reguły dla każdego dachu, ale jako dobrą przypominajkę: układ wschód-zachód nie jest magicznym sposobem na przebicie południa.
Taki projekt zaczyna tracić sens przede wszystkim wtedy, gdy:
- dach ma jedną dobrą, nieocienioną połacię południową,
- zacienienie rano albo po południu mocno ogranicza jedną ze stron,
- inwestor oczekuje maksymalnego rocznego uzysku, a nie lepszego rozkładu produkcji,
- instalacja jest projektowana bez analizy obu połaci i bez sprawdzenia, jak zachowa się zimą oraz przy niskim słońcu.
Najczęstszy błąd, który widzę, to porównywanie samej mocy instalacji, a nie realnego uzysku przy konkretnej powierzchni dachu. Drugi błąd jest jeszcze bardziej kosztowny: ignorowanie cieni rzucanych przez kominy, lukarny, drzewa albo sąsiednie budynki. W układzie wschód-zachód takie przeszkody potrafią uderzyć w efektywność mocniej niż w klasycznym południu, bo obie połacie pracują w innych godzinach i obie trzeba przeanalizować osobno. Dlatego następny krok to dobrze dobrany projekt, a nie tylko decyzja o samym kierunku modułów.
Jak dobrać projekt, żeby układ zadziałał
Jeżeli miałbym uprościć cały proces do kilku praktycznych kroków, wyglądałoby to tak:
- Poproś o symulację dwóch wariantów - południowego i wschód-zachód. Sama deklaracja „tak będzie dobrze” nic nie znaczy bez obliczeń dla Twojego dachu.

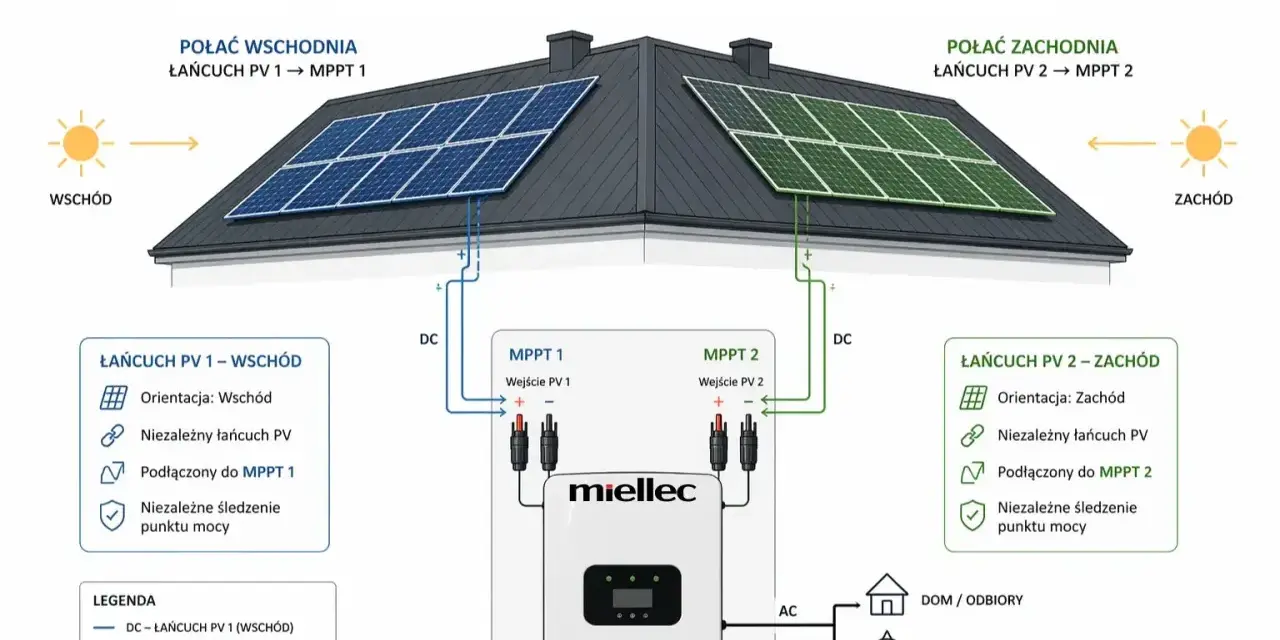

- Sprawdź, czy falownik ma odpowiednią liczbę MPPT. MPPT, czyli tracker punktu mocy maksymalnej, dopasowuje pracę instalacji do aktualnych warunków nasłonecznienia. Przy różnych połaciach to naprawdę ma znaczenie.
- Nie testuj dachu tylko w południe. Cienie rano i po południu są kluczowe właśnie w takim układzie, bo wtedy pracują poszczególne strony instalacji.
- Dobierz kąt montażu do powierzchni, a nie do przyzwyczajenia wykonawcy. Na dachu płaskim niski kąt bywa korzystny, ale zbyt stromy ustawiony pod „książkowe” założenia może zjeść miejsce i pogorszyć układ rzędów.
- Zastanów się nad profilem zużycia. Jeśli duża część energii idzie na pompę ciepła, klimatyzację, ładowanie auta albo pracę domu w godzinach porannych i popołudniowych, ten układ może dać lepszy efekt niż sugeruje sama produkcja roczna.
W praktyce lubię też sprawdzać, czy projekt nie opiera się wyłącznie na mocy DC, bez odniesienia do zachowania instalacji w realnych godzinach pracy. To szczególnie ważne przy dachach płaskich i przy układach, w których jedna połacia dominuje nad drugą. W takich przypadkach dobra konfiguracja potrafi dać więcej niż dokładanie kolejnych modułów bez myślenia o geometrii. Z tych parametrów dopiero wychodzi sens ekonomiczny, więc na koniec zamykam temat tym, jak czytać ofertę i nie dać się zwieść samemu kWp.
Co z tego wynika dla rachunków i decyzji inwestycyjnej
Jeżeli mam sprowadzić temat do jednej praktycznej zasady, to nie wybieram orientacji na podstawie samego hasła „lepiej” albo „gorzej”, tylko na podstawie trzech pytań: ile energii da się zużyć od razu, ile modułów da się realnie zmieścić i czy dach nie wprowadza cieni w newralgicznych godzinach. Jeśli odpowiedź na dwa z tych pytań faworyzuje układ wschód-zachód, taki projekt bywa rozsądniejszy niż klasyczne południe, nawet mimo niższego rocznego uzysku.
Przed podpisaniem umowy chciałbym zobaczyć w ofercie trzy rzeczy: roczny uzysk dla obu wariantów, szacunkową autokonsumpcję i opis tego, jak rozwiązano temat stringów albo MPPT. Jeśli dostajesz wyłącznie jedną liczbę mocy, a nie dostajesz kontekstu dla dachu i godzin zużycia, to wciąż za mało. Właśnie przy takich instalacjach szczegóły najczęściej robią różnicę między poprawnym projektem a takim, który tylko dobrze wygląda w tabelce.
