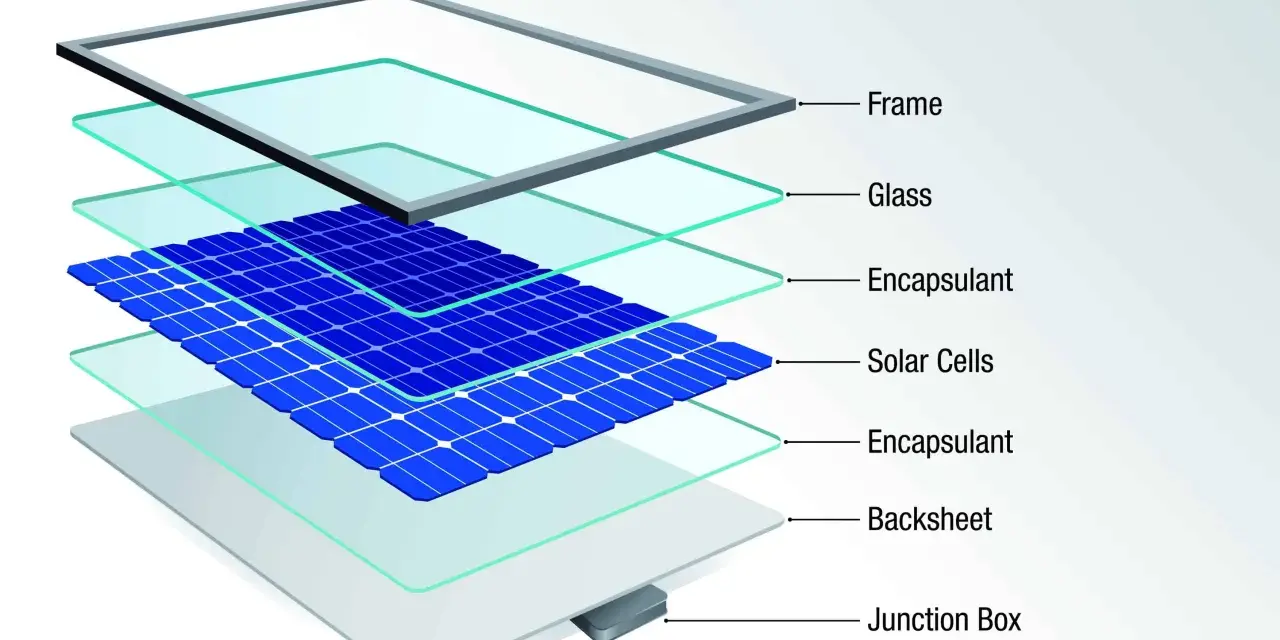

Warstwowa budowa panelu słonecznego: rama, szkło, encapsulant, ogniwa słoneczne (gdzie ważny jest współczynnik wypełnienia ff), encapsulant, backsheet i junction box.

Spis treści

W fotowoltaice współczynnik wypełnienia FF mówi dużo więcej o jakości ogniwa, niż wielu osobom się wydaje. To właśnie on pomaga ocenić, jak dobrze panel zamienia prąd i napięcie w realną moc, gdzie pojawiają się straty i dlaczego dwa teoretycznie podobne moduły mogą zachowywać się inaczej w praktyce. Poniżej rozbieram ten parametr na czynniki pierwsze: od definicji, przez wpływ na sprawność, aż po to, jak czytać go w kartach katalogowych i jakich błędów unikać przy ocenie instalacji.

Najważniejsze fakty o FF w fotowoltaice

  • FF to stosunek mocy maksymalnej do iloczynu Voc i Isc, czyli miara tego, jak „prostokątna” jest krzywa I-V ogniwa.
  • Im wyższy FF, tym więcej użytecznej mocy daje ogniwo przy tych samych wartościach napięcia i prądu.
  • Najczęściej obniżają go straty rezystancyjne, słabe kontakty, rekombinacja nośników, shunty i wysoka temperatura.
  • Wysoki FF jest ważny, ale nie działa w oderwaniu od Voc, Isc i warunków pracy panelu.
  • W praktyce najbardziej opłaca się patrzeć na FF razem z temperaturą pracy, jakością wykonania i odpornością na zacienienie.

Czym jest fill factor i jak czytać go na krzywej I-V

Najprościej ujmując, FF pokazuje, jak blisko ideału jest charakterystyka prądowo-napięciowa ogniwa. W idealnym świecie krzywa I-V byłaby prawie prostokątem, a energia z ogniwa dałaby się wykorzystać niemal bez strat. W rzeczywistym urządzeniu ta krzywa jest zaokrąglona, a fill factor mówi, ile z potencjału udało się zachować.

Definicja jest prosta: FF = Pmax / (Voc × Isc). Ten sam zapis można rozwinąć do postaci FF = Vmp × Imp / (Voc × Isc), gdzie Vmp i Imp to napięcie oraz prąd w punkcie maksymalnej mocy. Innymi słowy, FF opisuje, jak duży prostokąt można „wpisać” pod krzywą I-V w miejscu, gdzie ogniwo pracuje najefektywniej.

Symbol Znaczenie Dlaczego jest ważny
Voc Napięcie obwodu otwartego Pokazuje maksymalne napięcie przy zerowym prądzie
Isc Prąd zwarciowy Pokazuje maksymalny prąd przy zerowym napięciu
Vmp Napięcie w punkcie maksymalnej mocy To przy nim ogniwo oddaje najwięcej użytecznej energii
Imp Prąd w punkcie maksymalnej mocy Razem z Vmp wyznacza Pmax
FF Współczynnik wypełnienia Określa „jakość kształtu” krzywej I-V

Patrzę na ten parametr jak na skrótowy test porządku wewnątrz ogniwa: jeśli FF jest wysoki, układ zwykle dobrze ogranicza straty. Jeśli jest niski, coś po drodze zabiera energię, nawet gdy samo Voc albo Isc jeszcze nie wyglądają dramatycznie. To prowadzi do pytania ważniejszego od samej definicji: dlaczego FF tak mocno wpływa na moc panelu?

Dlaczego ten parametr tak mocno wpływa na moc panelu

W praktyce FF jest jednym z trzech filarów sprawności obok Voc i Isc. Jeżeli dwa ogniwa mają podobne napięcie i podobny prąd zwarciowy, ale różnią się FF, to ich moc maksymalna będzie wyraźnie inna. To właśnie dlatego ten współczynnik tak często pojawia się w analizach laboratoryjnych i w dokumentacji technicznej.

Zależność widać też w prostym wzorze na sprawność: η = Voc × Isc × FF / Pin. Z punktu widzenia projektanta oznacza to, że poprawa FF potrafi podnieść moc bez zwiększania powierzchni ogniwa. Dla instalatora i użytkownika efekt jest równie praktyczny: wyższy FF to zwykle mniej zmarnowanej energii przy tej samej ilości światła.

Przypadek Voc Isc FF Pmax
Wariant A 0,65 V 9,0 A 0,82 4,80 W
Wariant B 0,65 V 9,0 A 0,70 4,10 W

Różnica w tym przykładzie wynosi około 0,70 W na jednym ogniwie, czyli ponad 14% mocy tylko z powodu gorszego FF. To dobry punkt odniesienia: czasem nie trzeba szukać egzotycznych przyczyn spadku wydajności, bo problem siedzi po prostu w stratach wewnętrznych. Skoro wiadomo już, jak duże ma to znaczenie, warto sprawdzić, co najczęściej psuje ten parametr.

Co najczęściej obniża współczynnik wypełnienia

Najczęstsze przyczyny są bardzo prozaiczne, choć ich skutki bywają kosztowne. W dobrze zaprojektowanym ogniwie chodzi przede wszystkim o to, by prąd płynął bez zbędnych oporów, a nośniki ładunku nie ginęły po drodze. Gdy ten porządek się sypie, krzywa I-V traci kształt, a FF spada.

Czynnik Co robi z krzywą I-V Efekt w praktyce
Opór szeregowy Spłaszcza górną część krzywej i pogarsza punkt pracy przy wysokim prądzie Niższy FF, a czasem też niższa moc przy pełnym słońcu
Upływność i niski opór bocznikujący „Przecina” krzywą przy niskim napięciu Spadek FF i często także Voc
Rekombinacja nośników Zmniejsza liczbę ładunków docierających do elektrod Utrata sprawności mimo poprawnego nasłonecznienia
Wysoka temperatura Obniża parametry napięciowe i przesuwa punkt maksymalnej mocy Niższa moc w upał, szczególnie na słabo wentylowanych dachach
Niedopasowanie i zacienienie Zakłócają pracę całego modułu lub stringu Spadek FF całego układu, nawet jeśli pojedyncze ogniwa są dobre

Warto tu rozróżnić dwa poziomy problemu. Część strat powstaje już na etapie projektu i produkcji ogniwa, a część ujawnia się dopiero w module albo w gotowej instalacji. Dla użytkownika końcowego najważniejsze jest to, że temperatura, zacienienie i jakość połączeń potrafią zmienić wynik równie mocno jak sama technologia panelu. To naturalnie prowadzi do pytania, co realnie da się z tym zrobić.

Jak poprawia się FF w praktyce

W produkcji ogniw poprawa FF zwykle oznacza walkę o lepsze kontakty, mniejszy opór szeregowy, niższe rekombinacje i bardziej dopracowaną pasywację powierzchni. To są decyzje materiałowe i technologiczne, których nie da się później w pełni odrobić na dachu. Dlatego wysokiej klasy FF zaczyna się w fabryce, nie na etapie montażu.

W gotowej instalacji można jednak zrobić zaskakująco dużo, żeby nie pogarszać tego wyniku. Najbardziej opłacają się rzeczy, które ograniczają dodatkowe straty po stronie systemu:

  • unikać zacienienia od kominów, balustrad, anten i drzew, bo nawet częściowy cień potrafi zbić FF całego stringu,
  • utrzymywać niską temperaturę pracy przez sensowny montaż i przewiew pod modułem,
  • dbać o jakość połączeń, bo słabe złącza i przewody zwiększają opór szeregowy,
  • regularnie usuwać zabrudzenia, jeśli lokalne warunki naprawdę powodują istotne straty,
  • pilnować doboru MPPT, żeby falownik pracował w korzystnym punkcie charakterystyki.

Nie wszystko da się poprawić po instalacji. Jeśli moduł ma konstrukcyjną słabość, użytkownik nie zmieni nagle jakości metalizacji czy kontaktów. Może za to ograniczyć warunki, które ten słaby punkt ujawniają. Gdy to jest jasne, łatwiej przejść do pytania praktycznego: jak odczytywać FF w kartach katalogowych i nie dać się zmylić samym liczbom.

Jak ocenić FF przy porównywaniu modułów i kart katalogowych

Tu najłatwiej o błędny wniosek. Sam wysoki FF nie oznacza jeszcze najlepszego panelu, a niższy FF nie musi świadczyć o złej jakości całego modułu. Liczy się technologia, warunki pomiaru i to, z czym porównujesz dany produkt. Krótko mówiąc: FF nie powinien być samotnym bohaterem decyzji zakupowej.

Jeśli porównuję moduły, patrzę na kilka rzeczy naraz. Najpierw sprawdzam, czy dane są podane w tych samych warunkach STC, czyli przy standardowej temperaturze i natężeniu promieniowania. Potem zestawiam FF z temperaturą pracy, sprawnością modułu, gwarancją degradacji oraz odpornością na zacienienie. Dopiero taki komplet daje sensowny obraz.

  1. Porównuj tylko te same warunki pomiaru - inaczej FF z katalogu może wyglądać lepiej niż wynik w realnej instalacji.
  2. Nie myl ogniwa z modułem - w module dochodzą połączenia, dopasowanie i straty systemowe.
  3. Patrz na technologię - różne typy ogniw mają różne kompromisy między Voc, Isc i FF.
  4. Nie oceniaj tylko jednego parametru - wysoka sprawność może wynikać z innego zestawu mocnych stron niż sam FF.
  5. Sprawdź temperaturę pracy - w polskich warunkach dachowych to często ważniejsze niż marketingowy opis „wysokiej wydajności”.

W praktyce najbardziej podejrzane są dwie sytuacje: bardzo niskie FF przy przeciętnych Voc i Isc albo zaskakująco duża rozbieżność między modułami tej samej serii. W pierwszym przypadku zwykle trzeba szukać strat rezystancyjnych, a w drugim problemów z produkcją, połączeniami albo testami. To już nie jest teoria, tylko użyteczna wskazówka diagnostyczna. I właśnie dlatego FF warto traktować jako parametr techniczny, a nie dekorację w tabeli danych.

Co z FF naprawdę warto zapamiętać przy ocenie ogniwa i instalacji

Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: FF najlepiej pokazuje, jak skutecznie ogniwo zamienia swój potencjał elektryczny w użyteczną moc. To parametr bardzo czuły na jakość konstrukcji i bardzo wrażliwy na straty, które na pierwszy rzut oka łatwo przeoczyć. Dzięki temu pomaga odróżnić ogniwo dobrze zaprojektowane od takiego, które tylko wygląda dobrze w tabelce.

Jednocześnie nie wolno robić z niego jedynego kryterium oceny. W realnej instalacji równie ważne są temperatura pracy, sposób montażu, zacienienie, dopasowanie elektryczne i jakość falownika. Dopiero zestaw tych elementów pokazuje, czy fotowoltaika będzie pracować stabilnie i zgodnie z oczekiwaniami. Jeśli więc porównujesz panele do domu, na dach lub do większej inwestycji, sprawdzaj FF razem z pozostałymi parametrami, bo tylko wtedy liczby mają sens w praktyce.

FAQ - Najczęstsze pytania

Fill factor, czyli współczynnik wypełnienia, pokazuje, jak blisko ideału jest charakterystyka prądowo-napięciowa ogniwa. Liczy się go jako FF = Pmax / (Voc × Isc) albo FF = Vmp × Imp / (Voc × Isc). Im wyższy FF, tym bardziej „prostokątna” jest krzywa I-V i tym mniej energii ginie po drodze.

Bo o mocy maksymalnej decyduje nie tylko Voc i Isc, ale też FF. W artykule pokazano przykład, w którym dwa warianty mają te same Voc i Isc, ale FF spada z 0,82 do 0,70, a Pmax maleje z 4,80 W do 4,10 W. To ponad 14% różnicy tylko przez gorszy współczynnik wypełnienia.

Najczęstsze przyczyny to opór szeregowy, niska jakość kontaktów, rekombinacja nośników, upływność, wysoka temperatura oraz zacienienie. Opór szeregowy spłaszcza górną część krzywej I-V, a upływność i niski opór bocznikujący potrafią przecinać ją przy niskim napięciu. W efekcie spada nie tylko FF, ale często także użyteczna moc instalacji.

Najpierw trzeba porównywać dane w tych samych warunkach STC, bo inaczej wynik nie będzie miarodajny. Warto też odróżniać ogniwo od modułu, bo w module dochodzą połączenia i dodatkowe straty systemowe. Sam wysoki FF nie wystarcza do oceny panelu - trzeba go czytać razem z temperaturą pracy, sprawnością, gwarancją degradacji i odpornością na zacienienie.

Nie da się naprawić wszystkich strat konstrukcyjnych, ale można ograniczyć pogarszanie wyniku w systemie. Pomaga unikanie zacienienia, zapewnienie przewiewu pod modułami, dbanie o jakość połączeń, usuwanie istotnych zabrudzeń i właściwy dobór MPPT. Dzięki temu instalacja nie traci dodatkowo na tym, co wytworzyły warunki pracy, a nie sam moduł.
