Napięcie startowe falownika – dlaczego ten parametr decyduje o ilości energii z Twojej fotowoltaiki?

Napięcie startowe falownika, często oznaczane jako Udc start, to nic innego jak minimalna wartość napięcia prądu stałego (DC), którą panele fotowoltaiczne muszą dostarczyć, aby falownik w ogóle się uruchomił. Możemy to sobie wyobrazić jako moment, w którym falownik "budzi się" do życia, gotowy do pracy. Ważne jest jednak, aby zrozumieć, że samo uruchomienie falownika nie oznacza jeszcze, że zaczyna on efektywnie produkować energię i oddawać ją do sieci.

Dlaczego ten z pozoru techniczny parametr ma tak ogromne znaczenie dla całkowitej ilości wyprodukowanej energii w ciągu dnia i roku? Otóż w polskich warunkach klimatycznych, gdzie dni pochmurne i zmienne nasłonecznienie są na porządku dziennym, napięcie startowe odgrywa kluczową rolę. Falownik z niższym napięciem startowym jest w stanie włączyć się wcześniej rano, pracować dłużej wieczorem oraz efektywniej działać w dni o niskim nasłonecznieniu. Dzięki temu wydłuża się czas pracy całej instalacji, co bezpośrednio przekłada się na większe uzyski energii w skali roku. Dla przykładu, podczas gdy typowe falowniki trójfazowe często startują przy około 200V, niektóre modele jednofazowe mogą uruchomić się już przy 80V. Ta różnica może być kluczowa w miesiącach o mniejszej ilości słońca.

Start, praca, bezpieczeństwo – 3 kluczowe napięcia w falowniku, których nie można mylić

Zrozumienie działania falownika wymaga rozróżnienia trzech kluczowych parametrów napięciowych. Choć wszystkie są ze sobą powiązane, pełnią zupełnie inne funkcje i mają odmienne znaczenie dla efektywności oraz bezpieczeństwa Twojej instalacji fotowoltaicznej.

Czym jest napięcie startowe (Vstart) i dlaczego jest tylko "kluczem w stacyjce"?

Jak już wspomniałem, napięcie startowe (Udc start lub Vstart) to nic innego jak minimalny próg napięcia DC, który musi zostać osiągnięty, aby falownik w ogóle się aktywował. Wyobraźmy sobie to jako przekręcenie kluczyka w stacyjce samochodu – silnik się włącza, ale to jeszcze nie oznacza, że jedziemy z optymalną prędkością. Podobnie jest z falownikiem. Po osiągnięciu napięcia startowego, falownik rozpoczyna swoje wewnętrzne procedury, takie jak testy bezpieczeństwa czy przygotowanie do pracy. Dopiero po ich zakończeniu i osiągnięciu odpowiednich warunków, zaczyna on szukać punktu mocy maksymalnej i produkować energię. W praktyce oznacza to, że falownik może być "włączony", ale jeszcze nie generować prądu, jeśli napięcie z paneli jest zbyt niskie, aby wejść w efektywny zakres pracy.

Co to jest zakres napięć MPPT? Wyjaśniamy, gdzie falownik pracuje najwydajniej.

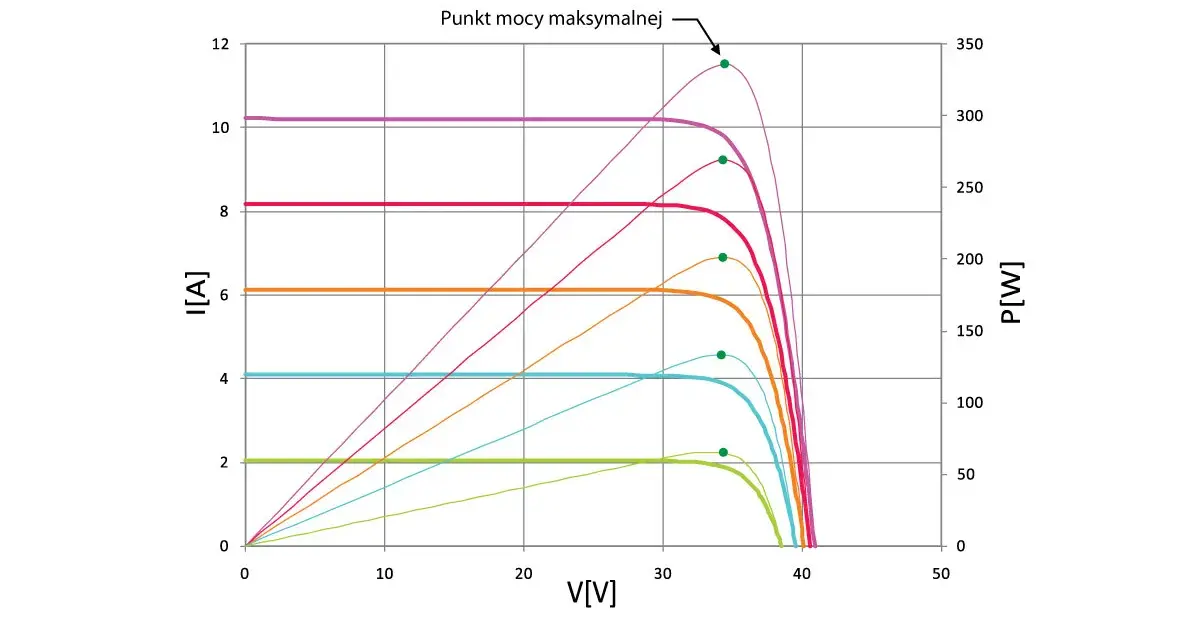

Gdy falownik się uruchomi, jego głównym zadaniem jest praca w zakresie napięć MPPT (Maximum Power Point Tracking), czyli śledzenia punktu mocy maksymalnej. Jest to przedział napięć, w którym falownik jest w stanie wydobyć najwięcej energii z podłączonych paneli fotowoltaicznych. Przykładowo, dla wielu falowników zakres MPPT może wynosić od 250V do 450V. W tym przedziale falownik aktywnie poszukuje optymalnego punktu pracy paneli, dostosowując obciążenie tak, aby zmaksymalizować produkowaną moc. To właśnie praca w tym zakresie gwarantuje najwyższą sprawność konwersji energii słonecznej na prąd zmienny. Jeśli napięcie z paneli spadnie poniżej lub przekroczy ten zakres, falownik albo przestanie produkować energię, albo będzie pracował z obniżoną wydajnością.

Napięcie maksymalne (Vmax) – cicha granica bezpieczeństwa dla Twoich paneli i falownika.

Ostatnim, ale równie istotnym parametrem jest napięcie maksymalne (Vmax). Jest to najwyższe dopuszczalne napięcie prądu stałego, które falownik może bezpiecznie przyjąć z paneli fotowoltaicznych. Przekroczenie tej wartości jest niezwykle niebezpieczne i może prowadzić do trwałego uszkodzenia falownika, a w skrajnych przypadkach nawet do pożaru. Projektując instalację, zawsze należy upewnić się, że suma napięć otwartego obwodu (Voc) wszystkich paneli w jednym stringu, nawet w najniższych temperaturach (kiedy napięcie paneli jest najwyższe), nie przekroczy Vmax falownika. To kluczowy element bezpieczeństwa, który chroni zarówno sprzęt, jak i całą instalację.

Niskie vs. wysokie napięcie startowe – co jest lepsze dla instalacji PV w polskich warunkach?

Wybór falownika z odpowiednim napięciem startowym to decyzja, która powinna być podyktowana specyfiką instalacji i warunkami klimatycznymi. W Polsce, gdzie słońce bywa kapryśne, ten parametr nabiera szczególnego znaczenia.

Mit niskiego napięcia startowego: czy falownik naprawdę wyprodukuje więcej prądu?

Często spotykam się z przekonaniem, że im niższe napięcie startowe, tym automatycznie większa produkcja energii. Muszę jednak rozwiać ten mit. Chociaż niższe napięcie startowe pozwala falownikowi na wcześniejsze uruchomienie, to kluczowa jest jego zdolność do szybkiego wejścia w efektywny zakres MPPT. Krótki czas pracy w warunkach, gdy napięcie jest tuż powyżej progu startowego, ale jeszcze poza optymalnym zakresem MPPT, nie przekłada się na znaczące zwiększenie rocznych uzysków. Różnice w produkcji energii między falownikiem startującym przy 80V a tym startującym przy 120V mogą być minimalne, jeśli oba szybko osiągają zakres MPPT. Ważniejsza jest efektywność pracy w pełnym zakresie MPPT.

Prawdziwa zaleta: jak niskie napięcie startowe pomaga w pochmurne dni i przy słabym świetle?

Prawdziwe korzyści z niższego napięcia startowego ujawniają się w specyficznych warunkach. Jest to szczególnie cenne w dni pochmurne, o niskim nasłonecznieniu, a także wczesnym rankiem i późnym wieczorem. W takich momentach, gdy panele generują niższe napięcie, falownik z niższym progiem startowym jest w stanie w ogóle się uruchomić i rozpocząć proces konwersji energii. To pozwala na wydłużenie czasu pracy instalacji i zwiększenie sumarycznej produkcji energii w tych mniej optymalnych warunkach, co jest niezwykle istotne w polskim klimacie. Według danych fgenergy.pl, możliwość pracy falownika w warunkach niskiego nasłonecznienia może znacząco wpłynąć na roczne uzyski, zwłaszcza w regionach o dużej liczbie dni pochmurnych.

Praktyczne porównanie: kiedy falownik z napięciem startowym 80V ma przewagę nad tym z progiem 200V?

Różnice w napięciu startowym stają się widoczne w konkretnych scenariuszach. Falownik z niskim napięciem startowym, np. 80V (często spotykany w modelach jednofazowych), będzie miał wyraźną przewagę w małych instalacjach, gdzie liczba paneli w stringu jest ograniczona. Sprawdzi się również w sytuacjach, gdy instalacja jest narażona na częste, choć częściowe zacienienia, lub w regionach z bardzo dużą liczbą dni pochmurnych. Pozwoli to na start i pracę w warunkach, gdzie falownik z progiem 200V (typowy dla wielu falowników trójfazowych) w ogóle by się nie uruchomił. Z kolei falownik z wyższym progiem 200V jest często wystarczający dla większych instalacji trójfazowych, gdzie liczba paneli w stringach jest większa, a tym samym napięcie generowane przez panele jest stabilnie wyższe, nawet w gorszych warunkach.

Jak napięcie startowe wpływa na projekt instalacji fotowoltaicznej?

Napięcie startowe falownika to jeden z kluczowych parametrów, który muszę brać pod uwagę na etapie projektowania każdej instalacji fotowoltaicznej. Prawidłowy dobór komponentów jest niezbędny do zapewnienia optymalnej wydajności i bezawaryjnej pracy systemu.

Dobór liczby paneli w stringu – jak obliczyć minimalną ilość, by falownik wystartował każdego ranka?

Napięcie startowe falownika bezpośrednio wpływa na minimalną liczbę paneli, jaką musimy umieścić w jednym szeregu, czyli tak zwanym stringu. Aby falownik mógł się uruchomić, suma napięć otwartego obwodu (Voc) wszystkich paneli w stringu musi przekroczyć jego napięcie startowe. Musimy przy tym pamiętać o wpływie temperatury – w niskich temperaturach napięcie Voc pojedynczego panelu rośnie. Dlatego, projektując instalację, zawsze obliczam minimalną liczbę paneli, uwzględniając najniższe przewidywane temperatury w danej lokalizacji. Przykładowo, jeśli falownik ma napięcie startowe 120V, a pojedynczy panel ma Voc 40V (w standardowych warunkach, ale np. 45V w zimie), to minimalnie potrzebuję 3 paneli (3 * 40V = 120V) w stringu, aby falownik mógł wystartować. Jednak dla bezpieczeństwa i stabilności pracy, zawsze zalecam dodanie jednego lub dwóch paneli więcej, aby zapewnić komfortowy margines. Jak podkreśla fgenergy.pl, odpowiednie zaprojektowanie stringów jest fundamentem efektywnej pracy instalacji PV.

Wpływ temperatury na napięcie paneli i jego związek z napięciem startowym.

Temperatura otoczenia ma znaczący wpływ na napięcie generowane przez panele fotowoltaiczne. W niższych temperaturach napięcie paneli jest wyższe, natomiast w wyższych – niższe. Ta zmienność jest kluczowa przy projektowaniu. Zimą, kiedy temperatury spadają, napięcie na panelach rośnie, co ułatwia start falownika, ale jednocześnie zwiększa ryzyko przekroczenia maksymalnego napięcia wejściowego (Vmax) falownika. Latem z kolei, gdy temperatury są wysokie, napięcie paneli spada. Jeśli string jest zbyt krótki, może to spowodować, że napięcie spadnie poniżej progu startowego falownika, uniemożliwiając jego uruchomienie w najgorętszych godzinach dnia. Dlatego zawsze muszę uwzględniać współczynniki temperaturowe paneli i falownika, aby zapewnić stabilną pracę przez cały rok.

Najczęstsze błędy projektowe związane z napięciem startowym i jak ich unikać.

• Zbyt mała liczba paneli w stringu: To najczęstszy błąd. Jeśli liczba paneli jest zbyt niska, napięcie generowane przez string może nie wystarczyć do uruchomienia falownika, zwłaszcza w dni pochmurne lub wczesnym rankiem.
• Ignorowanie wpływu temperatury na napięcie: Niedoszacowanie spadku napięcia w wysokich temperaturach lub wzrostu w niskich może prowadzić do problemów ze startem latem lub przekroczenia Vmax zimą.
• Niedopasowanie falownika do charakterystyki napięciowej paneli: Wybór falownika, którego zakres MPPT lub napięcie startowe nie jest optymalnie dopasowane do specyfikacji wybranych paneli, skutkuje niższą wydajnością.
• Błędy w konfiguracji stringów: Niewłaściwe połączenie paneli w stringi (np. zbyt wiele stringów z małą liczbą paneli) może prowadzić do nieefektywnej pracy lub problemów ze startem.

Mój falownik startuje późno – jak zdiagnozować problem?

Opóźniony start falownika to problem, który może frustrować, ale często da się go zdiagnozować samodzielnie. Ważne jest, aby wiedzieć, na co zwrócić uwagę, zanim zdecydujesz się wezwać serwis.

Krok 1: Jak sprawdzić napięcie na stringach w aplikacji falownika?

Pierwszym i najprostszym krokiem diagnostycznym jest sprawdzenie aktualnego napięcia na poszczególnych stringach za pomocą aplikacji monitorującej falownik (jeśli jest dostępna) lub bezpośrednio na wyświetlaczu falownika. Większość nowoczesnych urządzeń oferuje taką funkcjonalność. Zwróć uwagę, czy odczytywane napięcie DC na wejściu falownika jest bliskie jego napięciu startowemu. Jeśli jest ono znacznie niższe, mimo widocznego nasłonecznienia, to już masz pierwszy trop. Jeśli napięcie jest powyżej progu startowego, a falownik nadal nie pracuje, problem może leżeć gdzie indziej.

Możliwe przyczyny problemów: od zacienienia, przez brudne panele, po błędy w projekcie.

• Zacienienie: Nawet częściowe zacienienie jednego panelu w stringu (np. przez drzewo, komin, antenę) może drastycznie obniżyć napięcie całego stringu, uniemożliwiając start falownika.
• Brudne panele: Warstwa kurzu, liści, ptasich odchodów, śniegu czy lodu na panelach zmniejsza ich zdolność do produkcji energii, a tym samym obniża generowane napięcie.
• Błędy w projekcie: Jak już wspomniałem, zbyt mała liczba paneli w stringu, niedopasowana do napięcia startowego falownika, jest częstą przyczyną problemów, zwłaszcza w dni o słabym nasłonecznieniu.
• Awaria paneli lub falownika: Choć rzadsze, uszkodzenia komponentów, takie jak uszkodzony panel, złączka MC4, czy wewnętrzna usterka falownika, również mogą prowadzić do braku lub opóźnionego startu.

Kiedy opóźniony start to norma, a kiedy sygnał do wezwania serwisu?

Musimy pamiętać, że w pewnych okolicznościach opóźniony start falownika jest zjawiskiem całkowicie normalnym. W bardzo pochmurne dni, zimą, kiedy słońce jest nisko nad horyzontem, lub wcześnie rano i późno wieczorem, panele po prostu nie generują wystarczającego napięcia, aby falownik mógł się uruchomić. To naturalne i nie powinno budzić niepokoju.

Jednakże, istnieją sytuacje, które powinny zapalić czerwoną lampkę. Jeśli zauważysz nagłe, znaczące i stałe opóźnienia w starcie, które wcześniej nie występowały, albo co gorsza, całkowity brak startu falownika pomimo dobrego nasłonecznienia, to jest to sygnał do działania. Podobnie, jeśli falownik wyświetla komunikaty błędów na swoim ekranie lub w aplikacji monitorującej, niezwłocznie skontaktuj się z instalatorem lub autoryzowanym serwisem. Profesjonalna diagnostyka pozwoli szybko zidentyfikować i rozwiązać problem.

Jak czytać kartę katalogową? Gdzie szukać informacji o napięciu startowym i jak ją interpretować?

Karta katalogowa falownika to prawdziwa skarbnica wiedzy. Umiem ją czytać i interpretować, a Ty również możesz to zrobić, aby świadomie wybrać urządzenie lub zrozumieć jego działanie.

Analiza specyfikacji technicznej falownika krok po kroku.

Aby znaleźć kluczowe parametry napięciowe falownika, musisz skupić się na sekcji "Dane wejściowe DC" (DC Input Data) lub podobnej. Oto, czego szukać:

• "Napięcie startowe DC" (DC Start Voltage / Udc start): To jest właśnie ten parametr, o którym rozmawiamy. Wskazuje minimalne napięcie, przy którym falownik się uruchomi. Im niższa wartość, tym wcześniej falownik może rozpocząć pracę w gorszych warunkach.
• "Zakres napięć MPPT" (MPPT Voltage Range): Ten przedział (np. 100V-500V) informuje, w jakim zakresie napięć falownik będzie pracował z optymalną wydajnością, śledząc punkt mocy maksymalnej. Upewnij się, że napięcie z Twoich paneli (w różnych warunkach temperaturowych) mieści się w tym zakresie.
• "Maksymalne napięcie wejściowe DC" (Max. DC Input Voltage / Vmax): To absolutna granica bezpieczeństwa. Napięcie z paneli nigdy nie może przekroczyć tej wartości, nawet w najniższych temperaturach, aby uniknąć uszkodzenia falownika.

Zrozumienie tych trzech wartości pozwoli Ci ocenić, czy dany falownik jest odpowiedni dla Twojej konfiguracji paneli i warunków pracy.

Przeczytaj również: Wydajność paneli fotowoltaicznych - Jak wybrać i ile zyskasz?

Porównanie parametrów napięciowych na przykładzie popularnych modeli falowników na rynku.

Aby lepiej zilustrować różnice, przygotowałem tabelę porównawczą dla trzech hipotetycznych modeli falowników:

Jak widać, model jednofazowy (Solarny Power 3000) ma znacznie niższe napięcie startowe, co czyni go idealnym dla mniejszych instalacji z mniejszą liczbą paneli. Falowniki trójfazowe (EcoVolt Pro 5K i MegaSun Opti 10K) mają wyższe progi startowe, ale oferują też znacznie szersze zakresy MPPT i wyższe maksymalne napięcia, co jest typowe dla większych systemów.
