Czy cień obniża zysk z PV? Optymalizator Tigo - zasada działania

W dzisiejszych czasach, kiedy coraz więcej osób decyduje się na inwestycję w odnawialne źródła energii, instalacje fotowoltaiczne stają się standardem. Jednak nie każda instalacja pracuje z optymalną wydajnością. Często spotykamy się z wyzwaniami, które mogą znacząco obniżyć produkcję prądu, a co za tym idzie – opłacalność całego przedsięwzięcia. Jednym z najczęstszych problemów jest częściowe zacienienie paneli, niedopasowanie modułów czy specyfika dachu. Na szczęście, technologia oferuje rozwiązania, które pozwalają sprostać tym wyzwaniom. Jednym z nich są optymalizatory Tigo, które w inteligentny sposób zarządzają energią na poziomie pojedynczego modułu. Przyjrzyjmy się bliżej, jak działają i dlaczego mogą być kluczowe dla Twojej instalacji PV.

Twój cień na fotowoltaice: Jak jeden panel może sabotować pracę całej instalacji?

Wyobraź sobie, że Twoja instalacja fotowoltaiczna to zgrany zespół, w którym każdy panel ma do odegrania swoją rolę. W tradycyjnych systemach, gdzie panele są połączone szeregowo, wystarczy, że jeden z nich zacznie "kulać", a cała drużyna spowalnia. To właśnie nazywamy "efektem najsłabszego ogniwa", i jest to jeden z największych wrogów wydajności instalacji PV. W praktyce oznacza to, że jeśli jeden moduł zostanie częściowo zacieniony, zabrudzony lub po prostu będzie miał nieco inne parametry niż pozostałe, może on drastycznie obniżyć produkcję prądu w całym łańcuchu paneli. Tradycyjne falowniki, które widzą całą grupę paneli jako jedną całość, nie są w stanie efektywnie zarządzać takimi sytuacjami, co niestety prowadzi do znacznych, często niedostrzegalnych na pierwszy rzut oka, strat energii.

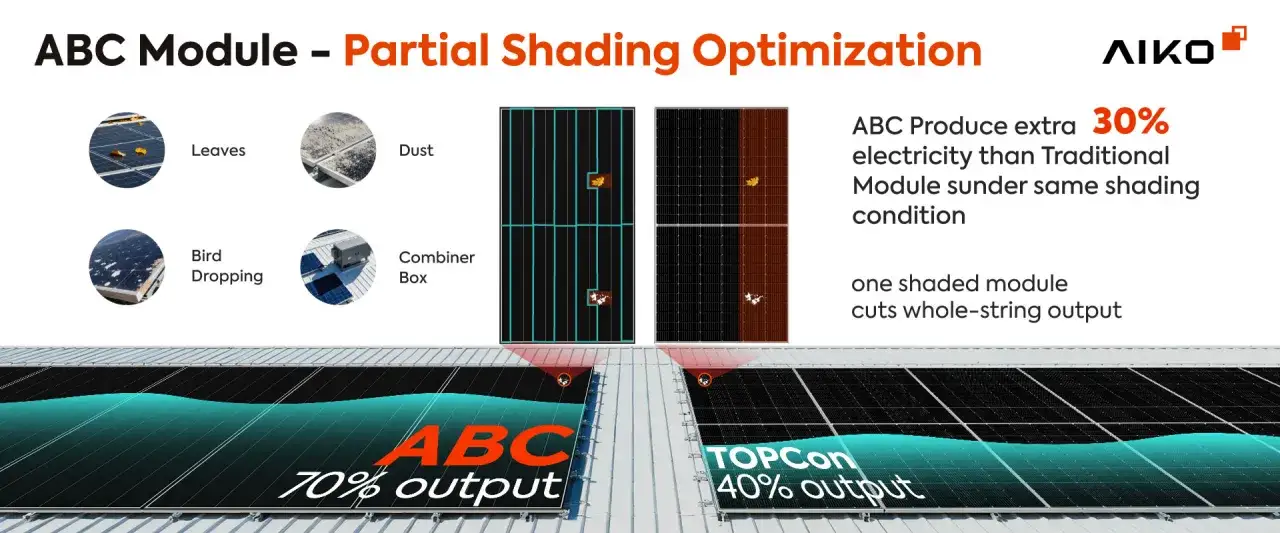

Efekt najsłabszego ogniwa: Dlaczego tradycyjny falownik nie radzi sobie z częściowym zacienieniem?

W tradycyjnym połączeniu szeregowym paneli fotowoltaicznych, prąd płynący przez cały łańcuch jest determinowany przez moduł o najniższej wydajności. Można to porównać do łańcucha, którego wytrzymałość zależy od jego najsłabszego ogniwa – jeśli jedno ogniwo pęknie, cały łańcuch przestaje spełniać swoją funkcję. W przypadku fotowoltaiki, gdy jeden panel jest zacieniony, jego rezystancja wewnętrzna wzrasta, a co za tym idzie, spada generowany przez niego prąd. Ponieważ prąd w szeregu musi być taki sam we wszystkich elementach, ten "słaby" panel ogranicza przepływ prądu przez wszystkie pozostałe, nawet te pracujące w pełnym słońcu. Falownik szeregowy, który odpowiada za konwersję prądu stałego na zmienny i szukanie punktu maksymalnej mocy (MPPT) dla całego stringu, nie jest w stanie wyizolować i zoptymalizować pracy pojedynczego, problematycznego modułu. Widzi on po prostu obniżoną moc z całego szeregu i dostosowuje się do niej, co skutkuje znacznymi stratami.

Komin, drzewo, sąsiedni budynek – poznaj ukrytych wrogów Twojej produkcji energii.

Przyczyn częściowego zacienienia może być wiele, a niektóre z nich są zaskakująco powszechne. Najczęściej spotykane obiekty, które rzucają cień na panele fotowoltaiczne, to kominy, anteny satelitarne, wywietrzniki, a nawet pobliskie drzewa, które z czasem rosną i zmieniają swoje rozmiary. Sąsiednie budynki również mogą stanowić problem, zwłaszcza w gęstej zabudowie miejskiej. Co więcej, nie zawsze mówimy o dużych obiektach – nawet drobne zabrudzenia, takie jak liście, ptasie odchody, pył czy kurz, mogą stworzyć lokalne zacienienie, które, choć wydaje się niegroźne, potrafi znacząco obniżyć wydajność pojedynczego modułu, a co za tym idzie, całego szeregu. Cienie te zmieniają się w ciągu dnia i roku, co sprawia, że problem jest dynamiczny i trudny do przewidzenia bez odpowiednich narzędzi.

Niedopasowanie modułów, czyli cichy złodziej kilowatogodzin w Twoim systemie PV.

Poza zacienieniem, istnieje inny, często pomijany problem, który również obniża wydajność instalacji – to niedopasowanie modułów. Nie zawsze jest ono związane z cieniem, ale jego skutki są podobne. Niedopasowanie może wynikać z kilku czynników. Po pierwsze, panele, nawet te pochodzące z tej samej partii produkcyjnej, mogą mieć drobne różnice w parametrach nominalnych. Po drugie, moduły starzeją się nierównomiernie – niektóre z nich mogą degradować szybciej niż inne, co prowadzi do różnic w ich wydajności. Zabrudzenia, o których wspomniałem, uszkodzenia mechaniczne (np. mikropęknięcia) czy nawet montaż paneli na różnych połaciach dachu o odmiennej orientacji i kącie nachylenia – wszystko to sprawia, że moduły nie pracują z identyczną mocą. W efekcie, ten "cichy złodziej" konsekwentnie obniża ogólną wydajność instalacji, zmniejszając Twoje zyski.

Na ratunek wydajności: Czym jest optymalizator Tigo i jak działa jego "inteligencja"?

W obliczu wyzwań związanych z zacienieniem i niedopasowaniem modułów, na scenę wkraczają optymalizatory Tigo. To inteligentne urządzenia należące do kategorii MLPE (Module Level Power Electronics), czyli elektroniki mocy na poziomie modułu. Ich głównym zadaniem jest maksymalizacja uzysku energii z każdego pojedynczego panelu fotowoltaicznego, niezależnie od tego, co dzieje się z pozostałymi modułami w szeregu. Dzięki Tigo, problemy, które wcześniej obniżały wydajność całej instalacji, stają się lokalnymi incydentami, które nie mają wpływu na pracę pozostałych, dobrze naświetlonych paneli. To prawdziwa rewolucja w zarządzaniu energią w fotowoltaice.

Zasada działania krok po kroku: Magia dopasowania impedancji w praktyce.

Sercem działania optymalizatora Tigo jest technologia dopasowania impedancji. Wyobraź sobie, że każdy panel ma swojego "osobistego menedżera", który dba o jego optymalną pracę. Optymalizator Tigo, zamontowany bezpośrednio przy panelu, stale monitoruje jego parametry elektryczne – napięcie i prąd. Kiedy tylko wykryje spadek wydajności, na przykład z powodu częściowego zacienienia, wkracza do akcji. Zamiast pozwolić, aby ten problematyczny moduł ograniczał prąd całego szeregu, Tigo aktywnie dostosowuje jego napięcie i prąd. Działa to na zasadzie przetwornicy DC/DC typu step-down, która efektywnie "omija" negatywny wpływ słabszego panelu, pozwalając pozostałym w łańcuchu pracować z maksymalną możliwą dla nich mocą. Dzięki temu, nawet jeśli jeden panel produkuje mniej energii, nie "ciągnie w dół" całej instalacji.

Jak optymalizator Tigo "rozmawia" z panelem? Rola przetwornicy DC/DC.

Kluczowym elementem, który umożliwia tę inteligentną komunikację i zarządzanie, jest wbudowana w optymalizator Tigo przetwornica DC/DC (przetwornica prądu stałego na prąd stały). Działa ona jak swego rodzaju "tłumacz" między panelem a resztą szeregu. Gdy moduł jest zacieniony i jego prąd spada, przetwornica DC/DC typu step-down (obniżająca napięcie) w optymalizatorze Tigo dostosowuje napięcie i prąd tego modułu. Jej zadaniem jest utrzymanie panelu w punkcie maksymalnej mocy (MPPT – Maximum Power Point Tracking), czyli w stanie, w którym generuje on najwięcej energii, biorąc pod uwagę aktualne warunki. Jednocześnie, przetwornica zapewnia, że prąd wychodzący z optymalizatora jest zgodny z prądem pozostałych, dobrze pracujących paneli w szeregu. W ten sposób problematyczny panel nie "blokuje" przepływu prądu, a cała instalacja może nadal działać z wysoką efektywnością.

Optymalizacja selektywna: Dlaczego Tigo pozwala Ci oszczędzać i nie instalować go wszędzie?

Jedną z najbardziej wyróżniających cech systemu Tigo jest jego zdolność do optymalizacji selektywnej. To bardzo istotna różnica w porównaniu do innych rozwiązań na rynku. Wiele systemów wymaga instalacji optymalizatora na każdym pojedynczym panelu, co znacząco zwiększa początkowe koszty inwestycji. Tigo podchodzi do tego inaczej. Pozwala on na instalację optymalizatorów tylko na tych modułach, które faktycznie są narażone na zacienienie, zabrudzenia lub inne problemy z niedopasowaniem. Jeśli masz dużą część dachu, która jest zawsze w pełnym słońcu, nie musisz tam montować optymalizatorów. To podejście jest nie tylko bardziej elastyczne, ale przede wszystkim znacznie bardziej opłacalne w wielu scenariuszach. Pozwala to na osiągnięcie wysokiej wydajności instalacji przy jednoczesnym obniżeniu kosztów, co jest kluczowe dla szybkiego zwrotu z inwestycji.

Tigo kontra reszta świata: Kluczowe różnice, które musisz znać przed wyborem.

Wybór odpowiedniego rozwiązania do optymalizacji instalacji fotowoltaicznej może być trudny, biorąc pod uwagę różnorodność dostępnych technologii. Tigo wyróżnia się na tle konkurencji, ale ważne jest, aby zrozumieć, kiedy jest najlepszym wyborem, a kiedy inne systemy mogą okazać się bardziej odpowiednie. Nie ma jednego uniwersalnego "najlepszego" rozwiązania – wszystko zależy od specyfiki Twojej instalacji, budżetu i oczekiwań. Przyjrzyjmy się, jak Tigo wypada w porównaniu z innymi popularnymi technologiami.

Tigo vs pełna optymalizacja (np. SolarEdge) – kiedy mniej znaczy więcej?

Gdy porównujemy Tigo z systemami z pełną optymalizacją, takimi jak SolarEdge, widzimy fundamentalną różnicę w podejściu. SolarEdge wymaga, aby każdy panel w instalacji był wyposażony w dedykowany optymalizator mocy. Oznacza to wyższy koszt początkowy, ale w zamian otrzymujemy pełną optymalizację i monitoring każdego modułu, co jest korzystne w przypadku bardzo skomplikowanych dachów z ekstremalnym zacienieniem. Tigo, dzięki swojej koncepcji optymalizacji selektywnej, pozwala na instalację optymalizatorów tylko tam, gdzie są one naprawdę potrzebne. Moje doświadczenie pokazuje, że w wielu przypadkach, gdzie tylko część paneli jest problematyczna, selektywna optymalizacja Tigo może przynieść podobne korzyści w zakresie uzysku energii, ale przy znacznie niższych kosztach instalacji. To sprawia, że Tigo jest często bardziej efektywnym ekonomicznie wyborem, gdy nie każdy moduł wymaga indywidualnej interwencji.

Tigo vs mikroinwertery – dwie różne filozofie rozwiązywania tego samego problemu.

Mikroinwertery to kolejna popularna technologia, która rozwiązuje problem niedopasowania modułów, ale w zupełnie inny sposób. Są to małe falowniki instalowane bezpośrednio pod każdym panelem, które przekształcają prąd stały na zmienny już na poziomie modułu. Zapewniają one pełną niezależność każdego panelu i są doskonałym rozwiązaniem dla bardzo skomplikowanych dachów, gdzie każdy moduł ma inne warunki pracy, lub w instalacjach z dużą liczbą zacienień. Tigo, choć również działa na poziomie modułu, nadal współpracuje z centralnym falownikiem szeregowym. Oznacza to, że Tigo optymalizuje pracę modułu i wysyła prąd stały do głównego falownika, który następnie konwertuje go na prąd zmienny. Ta architektura może być zaletą w kontekście prostoty instalacji i konserwacji w niektórych przypadkach, a także pozwala na wykorzystanie istniejącego falownika szeregowego, co jest kluczowe przy modernizacji.

Elastyczność to drugie imię Tigo: Jak działa współpraca z dowolnym falownikiem?

Jedną z największych zalet optymalizatorów Tigo jest ich niezwykła elastyczność i kompatybilność. W przeciwieństwie do niektórych systemów, które wymagają dedykowanego falownika, Tigo może współpracować z praktycznie każdym standardowym falownikiem szeregowym dostępnym na rynku. To ogromna przewaga, ponieważ daje inwestorom i instalatorom swobodę wyboru. Możesz wybrać falownik, który najlepiej odpowiada Twoim potrzebom i budżetowi, a następnie uzupełnić go o optymalizatory Tigo tam, gdzie są one potrzebne. Ta cecha jest szczególnie cenna przy modernizacji istniejących instalacji (tzw. retrofit), gdzie nie ma konieczności wymiany sprawnego falownika. Warto dodać, że nowsze modele Tigo, takie jak TS4-A-O, są w stanie obsługiwać moduły o mocy nawet do 700 W, co czyni je przyszłościowym rozwiązaniem dla coraz mocniejszych paneli dostępnych na rynku.

Scenariusz w praktyce: Co robi optymalizator Tigo, gdy na panel pada cień?

Aby lepiej zrozumieć, jak optymalizator Tigo działa w rzeczywistych warunkach, wyobraźmy sobie typową sytuację. Jest słoneczny dzień, Twoja instalacja fotowoltaiczna pracuje pełną parą, ale nagle cień z pobliskiego komina zaczyna padać na jeden z paneli. Co dzieje się w tym momencie i jak Tigo reaguje na to wyzwanie?

Krok 1: Błyskawiczne wykrycie spadku mocy przez dedykowany układ.

W momencie, gdy cień zaczyna padać na moduł, jego wydajność natychmiast spada. Optymalizator Tigo, który jest stale aktywny i podłączony do tego panelu, błyskawicznie wykrywa tę zmianę. Dzięki wbudowanym czujnikom i inteligentnemu oprogramowaniu, system Tigo jest w stanie w ułamku sekundy zidentyfikować, że dany moduł nie pracuje już z optymalną mocą. Ta szybkość reakcji jest kluczowa, ponieważ pozwala na niemal natychmiastową interwencję i minimalizację strat energii.

Krok 2: Aktywacja "obejścia" – jak optymalizator izoluje problem, nie zatrzymując reszty systemu?

Po wykryciu spadku mocy, optymalizator Tigo aktywuje swoją funkcję "obejścia" problemu. Działa to w ten sposób, że przetwornica DC/DC w optymalizatorze dostosowuje parametry elektryczne zacienionego modułu (napięcie i prąd), tak aby jego obniżona wydajność nie wpływała na pozostałe panele w szeregu. Można to porównać do inteligentnego mostu, który pozwala na płynny przepływ ruchu, nawet jeśli jeden z pasów jest zablokowany. Dzięki temu, pozostałe, niezacienione panele mogą nadal pracować z pełną mocą, nie będąc ograniczonymi przez ten jeden, chwilowo mniej wydajny moduł. Tigo skutecznie izoluje problem, zapobiegając jego rozprzestrzenianiu się na całą instalację.

Efekt końcowy: Odzyskana energia, czyli realne korzyści widoczne na rachunku.

Praktycznym rezultatem tej inteligentnej interwencji jest znaczne zminimalizowanie strat energii, które w tradycyjnym systemie byłyby nieuniknione. Dzięki optymalizatorom Tigo, całkowity uzysk z instalacji jest znacznie wyższy niż w przypadku systemu bez optymalizacji. Oznacza to, że nawet w warunkach częściowego zacienienia, Twoja instalacja produkuje więcej prądu. Ta odzyskana energia przekłada się bezpośrednio na niższe rachunki za prąd i szybszy zwrot z inwestycji w fotowoltaikę. To realna korzyść, którą można zobaczyć w portfelu, a nie tylko w teorii.

Więcej niż optymalizacja: Ukryte supermoce platformy Tigo TS4.

Optymalizatory Tigo to nie tylko zwiększenie wydajności w trudnych warunkach. Platforma Tigo TS4 oferuje szereg dodatkowych funkcji, które często są niedoceniane, a mają ogromne znaczenie dla bezpieczeństwa, kontroli i komfortu użytkowania instalacji fotowoltaicznej. To właśnie te "ukryte supermoce" sprawiają, że Tigo jest kompleksowym rozwiązaniem, a nie tylko prostym optymalizatorem.

Pełna kontrola w Twojej dłoni: Jak działa monitoring na poziomie pojedynczego modułu?

Jedną z najbardziej praktycznych funkcji, którą oferują optymalizatory Tigo (szczególnie w połączeniu z jednostkami komunikacyjnymi Tigo Access Point - TAP oraz Cloud Connect Advanced - CCA), jest monitoring na poziomie pojedynczego modułu. Dzięki temu rozwiązaniu, jako użytkownik, masz dostęp do szczegółowych danych o wydajności każdego panelu w Twojej instalacji, i to w czasie rzeczywistym! Oznacza to, że możesz w każdej chwili sprawdzić, ile energii produkuje każdy moduł, zidentyfikować ewentualne problemy, takie jak zabrudzenia, uszkodzenia czy nieoczekiwane zacienienia. Taka precyzyjna diagnostyka pozwala na szybką reakcję i optymalne zarządzanie instalacją, co przekłada się na maksymalny uzysk energii i spokój ducha.

Bezpieczeństwo przede wszystkim: Czym jest funkcja szybkiego wyłączania (Rapid Shutdown) i dlaczego jest ważna?

Funkcja Rapid Shutdown (szybkiego wyłączania) to absolutnie kluczowa cecha bezpieczeństwa, która staje się standardem w nowoczesnych instalacjach fotowoltaicznych. W sytuacji awaryjnej, takiej jak pożar, interwencja straży pożarnej czy konieczność przeprowadzenia prac konserwacyjnych, Rapid Shutdown pozwala na natychmiastowe obniżenie napięcia każdego modułu do bezpiecznego poziomu (np. poniżej 80 V DC). Dlaczego to takie ważne? Tradycyjne instalacje PV, nawet po wyłączeniu falownika, utrzymują wysokie napięcie stałe na przewodach biegnących od paneli, co stanowi poważne zagrożenie dla strażaków i serwisantów. Tigo, dzięki funkcji Rapid Shutdown, eliminuje to ryzyko, zapewniając bezpieczeństwo zarówno instalatorom, jak i służbom ratunkowym. Jest to wymóg w wielu krajach (np. zgodność z normami NEC w USA) i znacząco zwiększa ogólne bezpieczeństwo systemu.

Projektowanie bez ograniczeń: Jak Tigo ułatwia montaż paneli na skomplikowanych dachach?

Skomplikowane dachy z wieloma połaciami, różnymi kątami nachylenia i orientacjami to często wyzwanie dla projektantów instalacji fotowoltaicznych. W tradycyjnych systemach takie warunki mogą prowadzić do znacznych strat wydajności. Optymalizatory Tigo znacząco ułatwiają projektowanie i montaż w takich scenariuszach. Dzięki możliwości optymalizacji na poziomie modułu, projektanci zyskują znacznie większą swobodę w rozmieszczaniu paneli. Mogą maksymalizować wykorzystanie dostępnej powierzchni dachu, nawet jeśli oznacza to umieszczenie paneli w miejscach, które w innym przypadku byłyby problematyczne ze względu na częściowe zacienienie lub różnice w orientacji. Tigo gwarantuje, że każdy panel będzie pracował z maksymalną wydajnością, niezależnie od jego położenia, minimalizując wpływ ewentualnych niedopasowań.

Czy optymalizatory Tigo są dla Ciebie? Lista kontrolna kluczowych zastosowań.

Po dogłębnym poznaniu zasady działania i zalet optymalizatorów Tigo, naturalne jest pytanie: czy to rozwiązanie jest odpowiednie dla mojej instalacji? Aby pomóc Ci podjąć świadomą decyzję, przygotowałem listę kontrolną kluczowych scenariuszy, w których optymalizatory Tigo mogą okazać się niezwykle korzystne.

Scenariusz 1: Twój dach jest częściowo zacieniony w ciągu dnia.

To klasyczny i wręcz idealny scenariusz dla zastosowania optymalizatorów Tigo. Jeśli w ciągu dnia, przez pewien czas, komin, drzewo, antena, wywietrznik lub jakikolwiek inny obiekt rzuca cień na część Twoich paneli, selektywna optymalizacja Tigo może znacząco zwiększyć uzysk energii z całej instalacji. Bez Tigo, ten cień obniżyłby wydajność całego szeregu paneli, generując niepotrzebne straty. Z Tigo, problematyczne moduły są izolowane, a reszta instalacji pracuje bez zakłóceń.

Scenariusz 2: Panele są zainstalowane na kilku połaciach o różnym nachyleniu i orientacji.

Dachy o skomplikowanej architekturze, gdzie panele muszą być rozłożone na kilku połaciach o różnym nachyleniu i orientacji (np. wschód-zachód, północ-południe), naturalnie prowadzą do niedopasowania w pracy modułów. W takich warunkach, Tigo pozwala na niezależne zarządzanie każdym panelem, maksymalizując produkcję z każdej połać. Eliminuje to problem, w którym słabsza połać ograniczałaby wydajność tej lepiej naświetlonej, co jest częstym wyzwaniem w tradycyjnych systemach.

Scenariusz 3: Planujesz przyszłą rozbudowę instalacji lub wymianę pojedynczych paneli.

Elastyczność Tigo jest nieoceniona w kontekście przyszłych modyfikacji instalacji. Jeśli w przyszłości rozważasz dodanie nowych paneli (które mogą mieć nieco inne parametry niż obecne) lub będziesz musiał wymienić uszkodzone moduły, Tigo zapewni kompatybilność i optymalną pracę systemu bez konieczności wymiany całego falownika. To zabezpiecza Twoją inwestycję na lata i pozwala na łatwą adaptację do zmieniających się potrzeb lub dostępności komponentów.

Przeczytaj również: Fotowoltaika - czy to nadal opłacalna inwestycja? Kompletny przewodnik

Scenariusz 4: Chcesz mieć pewność maksymalnego bezpieczeństwa pożarowego.

Jeśli bezpieczeństwo, a w szczególności funkcja Rapid Shutdown, jest dla Ciebie priorytetem, Tigo oferuje zaawansowane rozwiązania, które obniżają ryzyko związane z wysokim napięciem w instalacji PV w sytuacjach awaryjnych. W obliczu rosnących wymagań bezpieczeństwa i świadomości zagrożeń, posiadanie systemu, który automatycznie obniża napięcie do bezpiecznego poziomu w przypadku pożaru, jest nie tylko atutem, ale często wymogiem i gwarancją spokoju ducha dla Ciebie i Twojej rodziny.
