Jak zrobić stelaż pod panele fotowoltaiczne - poradnik DIY

Samodzielna budowa stelaża pod panele fotowoltaiczne to coraz popularniejsze rozwiązanie, które pozwala znacząco obniżyć koszty całej inwestycji w odnawialne źródła energii. Ten praktyczny przewodnik krok po kroku przeprowadzi Cię przez proces tworzenia solidnej konstrukcji wsporczej, zarówno na gruncie, jak i na dachu, dostarczając szczegółowych instrukcji i kluczowych wskazówek, które pomogą Ci osiągnąć sukces.

Własny stelaż pod fotowoltaikę – czy to się opłaca i od czego zacząć?

Decyzja o samodzielnej budowie stelaża pod panele fotowoltaiczne często rodzi się z chęci optymalizacji kosztów całej instalacji. I słusznie, bo potencjalne oszczędności mogą być znaczące. Gotowe systemy montażowe, w zależności od złożoności i materiału, kosztują od około 50-80 zł/m² dla prostych konstrukcji dachowych, do nawet ponad 150 zł/m² w przypadku bardziej zaawansowanych rozwiązań. Przy budowie DIY, koszt samych materiałów może być niższy, co przekłada się na realne oszczędności, zwłaszcza przy większych instalacjach. Warto jednak pamiętać, że wymaga to poświęcenia czasu, posiadania odpowiednich umiejętności majsterkowania oraz dostępu do niezbędnych narzędzi.

Zanim jednak przystąpisz do pracy, kluczowe jest podjęcie kilku fundamentalnych decyzji. Pierwszą z nich jest wybór lokalizacji: dach czy grunt? Konstrukcje gruntowe oferują znacznie większą elastyczność w kwestii ustawienia paneli pod optymalnym kątem i kierunkiem, co bezpośrednio przekłada się na ich wydajność. Na gruncie łatwiej też uniknąć zacienienia. Z kolei montaż na dachu jest często podyktowany brakiem miejsca na działce lub chęcią zachowania estetyki ogrodu. Niezależnie od wyboru, precyzyjne planowanie to podstawa.

Aby solidnie i bezpiecznie zbudować stelaż, będziesz potrzebować zestawu podstawowych, ale niezbędnych narzędzi. Oto lista, która pomoże Ci się przygotować:

• Miarka zwijana i poziomica (najlepiej długa) – do precyzyjnych pomiarów i zachowania pionów/poziomów.
• Wiertarka udarowa lub wkrętarka z odpowiednimi wiertłami do metalu/drewna i betonu.
• Klucze płaskie i nasadowe – do skręcania elementów konstrukcji.
• Narzędzia do cięcia metalu (np. szlifierka kątowa z tarczami do cięcia i szlifowania) lub piła do drewna, w zależności od wybranego materiału.
• Sprzęt BHP: rękawice ochronne, okulary ochronne, nauszniki, kask (zwłaszcza przy pracy na wysokości).
• Młotek, klucze nastawne, ściski stolarskie (przydatne przy montażu).

Posiadanie tych narzędzi to pierwszy krok do zbudowania trwałej i bezpiecznej konstrukcji, która posłuży przez lata.

Projektowanie konstrukcji krok po kroku: fundament Twojego sukcesu

Projektowanie konstrukcji stelaża to etap, którego nie można pominąć ani potraktować po macoszemu. To właśnie tutaj decydujesz o przyszłej wydajności i bezpieczeństwie całej instalacji. Pierwszym krokiem jest wyznaczenie idealnego miejsca dla paneli. Należy dokładnie przeanalizować nasłonecznienie w ciągu całego dnia i roku, zwracając uwagę na wszelkie potencjalne źródła zacienienia – drzewa, kominy, sąsiednie budynki. Nawet częściowe zacienienie jednego panelu może znacząco obniżyć wydajność całej instalacji. Obserwuj słońce o różnych porach roku lub skorzystaj z aplikacji do analizy cienia.

Kolejnym kluczowym elementem jest obliczenie optymalnego kąta nachylenia paneli. Dla lokalizacji w Polsce, aby zmaksymalizować roczną produkcję energii, panele powinny być nachylone pod kątem 30-40 stopni w kierunku południowym. Taki kąt zapewnia najlepsze wykorzystanie promieni słonecznych zarówno latem, jak i zimą. Można zastosować też dwa kąty nachylenia, jeden na lato i jeden na zimę, jeśli konstrukcja ma być regulowana, ale to zwiększa jej złożoność.

Następnie należy prawidłowo zwymiarować konstrukcję. Oznacza to nie tylko zapewnienie wystarczającej przestrzeni na wszystkie panele, ale także ich odpowiednie rozmieszczenie, z zachowaniem odstępów wentylacyjnych i dostępu serwisowego. Pamiętaj, że każdy panel ma określone wymiary i wagę, co musi być uwzględnione w projekcie. Rozrysuj plan konstrukcji, określając dokładne wymiary belek, słupów i rozstaw mocowań.

Na koniec, i co równie ważne, należy podkreślić znaczenie bezpieczeństwa. Konstrukcja musi być wytrzymała i stabilna, aby sprostać lokalnym warunkom pogodowym. Musisz uwzględnić lokalne strefy wiatrowe i śniegowe, które określają maksymalne obciążenia, jakie konstrukcja musi wytrzymać. Wiatr może generować ogromne siły ssące i napierające, a ciężki śnieg potrafi obciążyć konstrukcję tonami. Zbyt słaba konstrukcja może ulec uszkodzeniu, stwarzając zagrożenie. Warto skonsultować się z inżynierem budownictwa, zwłaszcza przy większych instalacjach, aby upewnić się, że Twój projekt jest zgodny z normami bezpieczeństwa.

Wybór materiałów na stelaż: co sprawdzi się najlepiej na lata?

Wybór odpowiednich materiałów na stelaż to jedna z najważniejszych decyzji, która wpłynie na trwałość i bezpieczeństwo Twojej instalacji fotowoltaicznej. Na rynku dominują trzy główne typy materiałów, każdy z nich ma swoje zalety i wady. Poniżej przedstawiam porównanie, które pomoże Ci podjąć świadomą decyzję:

Materiał	Zalety	Wady	Szacunkowy Koszt	Trwałość
Profile aluminiowe	Lekkie, odporne na korozję, estetyczne, łatwe w obróbce.	Droższe niż stal, mniejsza sztywność (wymaga solidniejszego projektowania).	Wyższy (np. 100-150 zł/m² dla gotowych systemów).	Bardzo wysoka (ponad 25 lat).
Stal nierdzewna	Wyjątkowo odporna na korozję i uszkodzenia mechaniczne, bardzo trwała.	Wysoka cena, cięższa niż aluminium, trudniejsza w obróbce.	Najwyższy.	Ekstremalnie wysoka (ponad 50 lat).
Stal ocynkowana ogniowo	Bardzo wytrzymała, stosunkowo niska cena, dobra odporność na korozję (dzięki ocynkowaniu).	Cięższa niż aluminium, wymaga starannego zabezpieczenia miejsc cięcia/spawania.	Niższy (np. 50-100 zł/m² dla gotowych systemów).	Wysoka (20-30 lat, zależnie od grubości ocynku).

Jeśli chodzi o konstrukcje drewniane, są one rzadkością i raczej odradzane w kontekście długoterminowej trwałości i odporności na zmienne warunki atmosferyczne. Drewno jest podatne na wilgoć, szkodniki, pleśń i zmiany temperatury, co może prowadzić do jego degradacji i osłabienia konstrukcji. Chociaż istnieją pojedyncze, ambitne realizacje, jak te we Francji z surowego dębu, są to raczej wyjątki potwierdzające regułę i wymagają specjalistycznego przygotowania drewna oraz regularnej konserwacji. Dla większości amatorów majsterkowania, a nawet profesjonalistów, aluminium lub stal będą znacznie bezpieczniejszym i trwalszym wyborem.

Niezależnie od wybranego materiału konstrukcyjnego, kluczowe jest zastosowanie odpowiednich śrub i elementów złącznych. Absolutnie niezbędne jest użycie śrub i nakrętek ze stali nierdzewnej (np. klasy A2 lub A4), które zapewnią odporność na korozję i długotrwałą stabilność połączeń. Zwykłe śruby ocynkowane galwanicznie mogą szybko ulec korozji, osłabiając całą konstrukcję. Warto również zwrócić uwagę na odpowiednie klasy wytrzymałości śrub, dopasowane do obciążeń. W przypadku montażu na dachu, często stosuje się śruby samowiercące lub specjalne haki montażowe, które ułatwiają pracę i zapewniają szczelność.

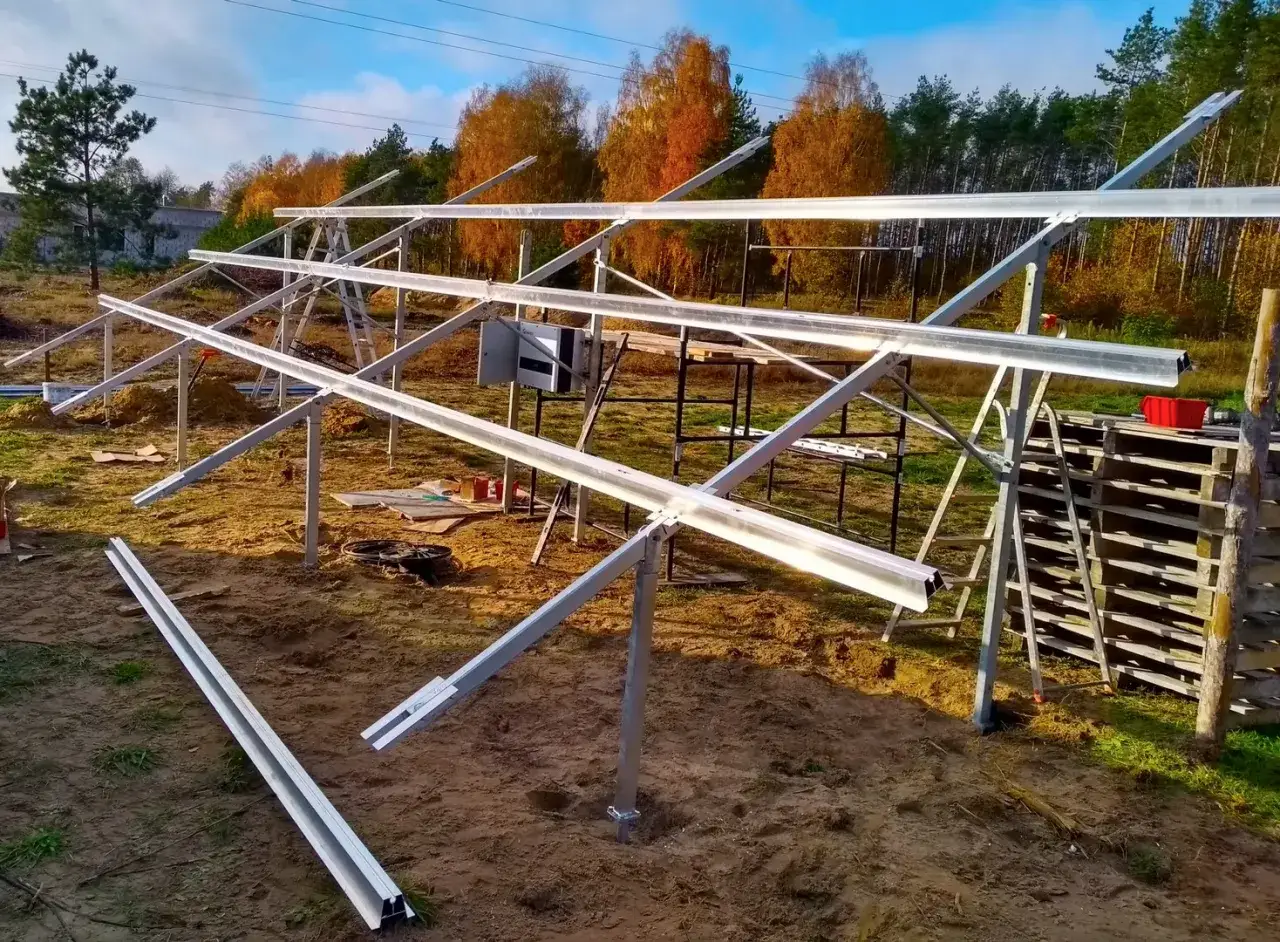

Budowa stelaża na gruncie: praktyczny przewodnik dla majsterkowicza

Budowa stelaża na gruncie oferuje dużą swobodę w projektowaniu i ustawianiu paneli, ale wymaga solidnego przygotowania podłoża. Zaczynamy od przygotowania terenu. Miejsce, gdzie stanie stelaż, musi być wyrównane i oczyszczone z wszelkich przeszkód, takich jak kamienie, korzenie czy nierówności. Warto również rozważyć zabezpieczenie podłoża przed nadmiernym rozrostem chwastów, np. poprzez użycie agrowłókniny, co ułatwi późniejszą konserwację.

Istnieją dwie główne metody montażu stelaża na gruncie, każda z nich ma swoje zastosowanie:

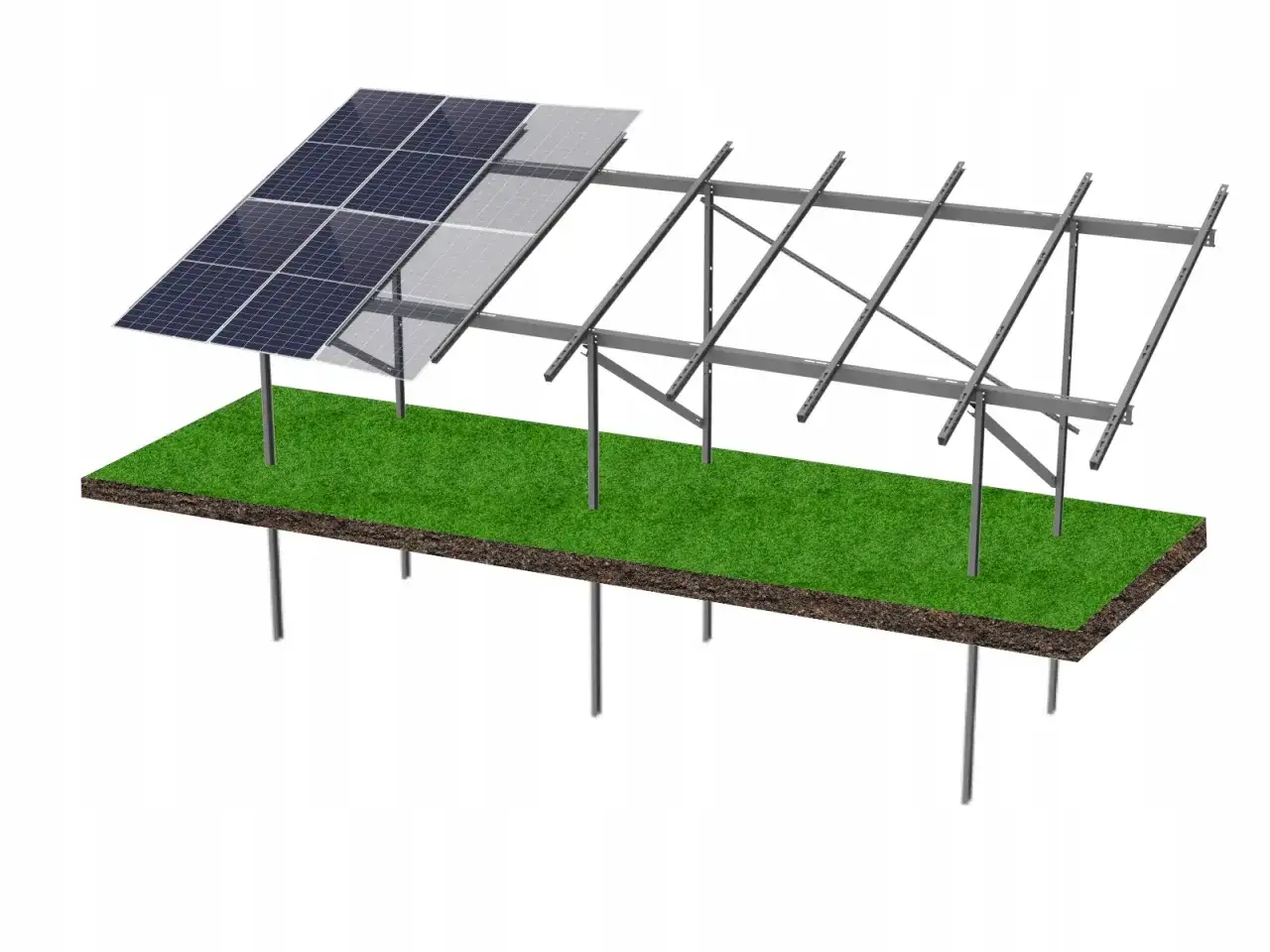

1. Metoda wbijana lub wkręcana (pale/śruby gruntowe):
   • Pale wbijane: Polega na wbijaniu w ziemię stalowych, ocynkowanych pali, które stanowią fundament dla konstrukcji. Jest to szybka i stosunkowo prosta metoda, idealna na stabilnym, niezbyt kamienistym gruncie. Wbijanie pali wymaga specjalistycznego sprzętu (np. wbijarki), ale można też użyć ciężkiego młota i odpowiednich nasadek.
   • Śruby gruntowe: To alternatywa dla pali wbijanych, szczególnie polecana na mniej stabilnym lub gliniastym podłożu. Śruby gruntowe są wkręcane w ziemię, co zapewnia bardzo solidne i stabilne zakotwiczenie. Ich montaż jest mniej inwazyjny dla gruntu niż wylewanie betonu i pozwala na łatwiejszy demontaż w przyszłości. Do wkręcania śrub gruntowych często potrzebna jest specjalna maszyna lub duża siła i odpowiednie narzędzia.

   Po zamontowaniu pali lub śrub gruntowych, do ich górnej części mocuje się profile nośne, tworząc ramę stelaża.

2. Stelaż na fundamencie betonowym:

   Ta metoda zapewnia największą stabilność i jest zalecana w miejscach o trudnych warunkach gruntowych lub tam, gdzie wymagana jest maksymalna odporność na wiatr i śnieg. Proces budowy wygląda następująco:

   1. Wykop: Wykonaj wykopy pod fundamenty punktowe lub liniowe, zgodnie z projektem. Głębokość wykopu powinna sięgać poniżej strefy przemarzania gruntu (w Polsce to zazwyczaj 80-140 cm, zależnie od regionu).
   2. Zbrojenie: W wykopach umieść odpowiednie zbrojenie stalowe (pręty zbrojeniowe), które zwiększy wytrzymałość betonu na rozciąganie i ściskanie.
   3. Zalewanie betonem: Wylej beton klasy C16/20 lub wyższej. Pamiętaj o dokładnym odpowietrzeniu betonu (np. wibratorem lub przez uderzanie w szalunek), aby uniknąć pęcherzy powietrza.
   4. Kotwienie: Przed związaniem betonu, osadź w nim kotwy lub słupy konstrukcyjne, które będą stanowić podstawę dla stelaża. Upewnij się, że są idealnie wypoziomowane i ustawione w pionie.
   5. Wiązanie betonu: Pozostaw beton do pełnego związania i utwardzenia, co zazwyczaj trwa około 28 dni. W tym czasie należy go pielęgnować, np. zraszając wodą, aby zapobiec zbyt szybkiemu wysychaniu i pękaniu.

Po zbudowaniu solidnej konstrukcji gruntowej, przystępujemy do montażu paneli. Panele należy mocować do profili nośnych za pomocą specjalnych klem (środkowych i końcowych), które zapewniają pewne i bezpieczne utrzymanie. Zwróć szczególną uwagę na prawidłowe ustawienie paneli (zgodnie z projektem), zachowanie odpowiednich odstępów wentylacyjnych oraz staranne podłączenia elektryczne, które powinny być wykonane przez kwalifikowanego elektryka, aby zapewnić bezpieczeństwo i zgodność z normami.

Montaż konstrukcji na dachu: specyfika i najważniejsze zasady

Montaż paneli fotowoltaicznych na dachu to rozwiązanie popularne, ale wymagające szczególnej uwagi ze względu na bezpieczeństwo i integralność budynku. Kluczową kwestią jest ocena nośności dachu. Zanim przystąpisz do jakichkolwiek prac, musisz mieć pewność, że konstrukcja dachu wytrzyma dodatkowe obciążenie paneli, stelaża, a także potencjalnego śniegu i naporu wiatru. W przypadku starszych budynków, skomplikowanych konstrukcji dachowych lub dużych instalacji, niezbędna jest opinia konstruktora. Tylko on może ocenić, czy dach jest wystarczająco mocny lub czy wymaga wzmocnienia.

Sposób montażu różni się w zależności od typu dachu:

• Dach skośny:

  Tutaj najczęściej stosuje się specjalne haki montażowe lub mostki. Haki są mocowane bezpośrednio do krokwi dachu, pod pokryciem dachowym. W przypadku dachówek, hak wystaje spomiędzy nich, a następnie do niego mocuje się szyny montażowe. Dla dachów pokrytych blachą (np. trapezową, panelową), używa się mostków trapezowych lub specjalnych śrub farmerskich z uszczelkami, które przykręca się bezpośrednio do blachy, a następnie do łat lub kontrłat. Ważne jest, aby mocowania były rozłożone równomiernie i zapewniały stabilność całej konstrukcji.

• Dach płaski:

  Na dachach płaskich panele montuje się na specjalnych konstrukcjach korekcyjnych, które pozwalają ustawić je pod optymalnym kątem nachylenia. Możemy wyróżnić dwa główne typy systemów:

  • Konstrukcje balastowe: Są to systemy, które dociążają konstrukcję za pomocą bloczków betonowych lub innych ciężarów, eliminując konieczność perforacji poszycia dachu. To idealne rozwiązanie, gdy nie chcemy naruszać szczelności dachu. Wymagają jednak dokładnej oceny nośności dachu pod kątem dodatkowego ciężaru balastu.
  • Konstrukcje kotwione: Wymagają perforacji poszycia dachu, aby zamocować konstrukcję bezpośrednio do jego konstrukcji nośnej. Zapewniają bardzo dużą stabilność, ale wymagają niezwykle starannego i profesjonalnego uszczelnienia każdego punktu kotwienia, aby uniknąć przecieków.

Niezależnie od wybranej metody, podkreślam znaczenie prawidłowego uszczelnienia dachu po montażu. Każda ingerencja w poszycie dachu, zwłaszcza na dachu skośnym, musi być wykonana z najwyższą starannością. Użycie specjalnych uszczelek, mas uszczelniających i taśm dekarskich jest absolutnie kluczowe, aby zapobiec przeciekom i zapewnić długotrwałą szczelność dachu. Niewłaściwe uszczelnienie może prowadzić do poważnych uszkodzeń konstrukcji budynku i kosztownych napraw.

Aspekty prawne i formalne: co musisz wiedzieć, by działać zgodnie z prawem?

Zanim zaczniesz budowę stelaża pod fotowoltaikę, warto zapoznać się z obowiązującymi przepisami prawnymi i formalnymi. W Polsce, w przypadku mikroinstalacji o mocy do 50 kW, zazwyczaj nie jest wymagane pozwolenie na budowę. Tego typu instalacje, zarówno na dachu, jak i na gruncie, wymagają jedynie zgłoszenia do odpowiedniego organu administracji architektoniczno-budowlanej (starostwo powiatowe lub urząd miasta na prawach powiatu). Pamiętaj, że zgłoszenie powinno zawierać projekt instalacji oraz oświadczenie o prawie do dysponowania nieruchomością na cele budowlane.

Istnieją jednak wyjątki od tej reguły. Jeśli Twoja nieruchomość znajduje się na obszarze objętym ochroną konserwatorską (np. w strefie zabytkowej) lub w obszarze Natura 2000, konieczne może być uzyskanie dodatkowych zgód lub nawet pozwolenia na budowę, niezależnie od mocy instalacji. Zawsze warto sprawdzić miejscowy plan zagospodarowania przestrzennego lub warunki zabudowy dla swojej działki, aby uniknąć nieprzyjemnych niespodzianek. Według danych Sunergo, ignorowanie tych przepisów to jeden z najczęstszych błędów, które mogą skutkować koniecznością demontażu instalacji.

Dodatkowo, musisz poruszyć kwestię zachowania bezpiecznych odległości. Przepisy budowlane określają minimalne odległości budynków i konstrukcji od granicy działki sąsiedniej, innych obiektów, a także od linii energetycznych czy gazowych. Chociaż stelaż pod panele fotowoltaiczne nie jest traktowany jak typowy budynek, jego rozmiar i wysokość mogą mieć znaczenie. Upewnij się, że planowana konstrukcja nie narusza przepisów dotyczących odległości, zwłaszcza jeśli ma być zlokalizowana blisko granicy działki. W przypadku wątpliwości zawsze warto skonsultować się z urzędem gminy lub powiatu.

Najczęstsze błędy przy samodzielnej budowie stelaża i jak ich uniknąć

Samodzielna budowa stelaża pod panele fotowoltaiczne, choć opłacalna, niesie ze sobą ryzyko popełnienia błędów, które mogą obniżyć wydajność, skrócić żywotność instalacji, a nawet zagrozić bezpieczeństwu. Oto najczęstsze z nich i praktyczne wskazówki, jak ich uniknąć:

1. Brak odpowiedniej wentylacji pod panelami:

   To prawdziwy "cichy zabójca wydajności", jak często podkreślają eksperci. Panele fotowoltaiczne nagrzewają się podczas pracy, a zbyt wysoka temperatura znacząco obniża ich efektywność. Brak swobodnego przepływu powietrza pod panelami powoduje ich przegrzewanie, co może prowadzić do strat mocy rzędu 10-20%, a nawet więcej. Aby tego uniknąć, zaprojektuj konstrukcję tak, aby zapewnić minimum 10-15 cm przestrzeni między dolną powierzchnią panelu a dachem lub gruntem. Upewnij się, że powietrze może swobodnie cyrkulować, wchodząc od dołu i wychodząc od góry. Unikaj tworzenia zamkniętych przestrzeni, które zatrzymują ciepło.

2. Niedostateczna ochrona przed korozją:

   Jeśli zdecydujesz się na stal ocynkowaną, pamiętaj, że każde cięcie, wiercenie czy spawanie narusza warstwę cynku, odsłaniając stal i czyniąc ją podatną na rdzewienie. Niezabezpieczone miejsca cięcia szybko zaczną korodować, osłabiając konstrukcję. Aby temu zapobiec, wszystkie odsłonięte krawędzie i miejsca spawów należy starannie zabezpieczyć specjalnymi farbami antykorozyjnymi, cynkiem w sprayu lub innymi preparatami ochronnymi. W przypadku stali nierdzewnej problem korozji jest minimalny, ale nadal warto dbać o czystość i unikać kontaktu z elementami, które mogłyby ją zanieczyścić (np. opiłki żelaza).

3. Złe zwymiarowanie i niestabilność konstrukcji:

   Błędy w obliczeniach obciążeń (wiatr, śnieg) lub niedokładny montaż mogą prowadzić do niestabilności całej instalacji. Konstrukcja, która nie jest odpowiednio zakotwiona lub ma zbyt słabe profile, może ulec uszkodzeniu podczas silnych wiatrów lub obfitych opadów śniegu. Zawsze przestrzegaj zasad projektowania uwzględniających lokalne strefy obciążeniowe. Używaj profili o odpowiedniej grubości i wytrzymałości, a wszystkie połączenia śrubowe dokręcaj z należytą siłą. Regularnie sprawdzaj stabilność konstrukcji, zwłaszcza po ekstremalnych warunkach pogodowych. Pamiętaj, że bezpieczeństwo Twoje i otoczenia jest najważniejsze.
