Poprawne podłączenie paneli fotowoltaicznych decyduje nie tylko o tym, czy instalacja w ogóle ruszy, ale też o jej bezpieczeństwie, uzysku i trwałości. W praktyce trzeba połączyć kilka warstw decyzji: dobrać stringi do falownika, wybrać układ szeregowy lub równoległy, uwzględnić zacienienie i nie pominąć formalności obowiązujących w Polsce. Pokażę to krok po kroku, tak jak robiłbym to przy ocenie rzeczywistego projektu, a nie w oderwaniu od dachu, kabli i przepisów.
Najważniejsze decyzje przy łączeniu paneli fotowoltaicznych
- Najpierw dopasuj liczbę modułów do zakresu napięcia i wejść MPPT falownika.
- W typowej instalacji domowej najlepiej działa układ stringowy, ale zacienienie często wymaga optymalizatorów lub innego podziału na stringi.
- W jednym stringu łącz moduły o podobnych parametrach, tej samej orientacji i zbliżonym kącie nachylenia.
- Nie przekraczaj maksymalnego napięcia wejściowego falownika, zwłaszcza przy niskiej temperaturze.
- Przy mocy powyżej 6,5 kW dochodzą obowiązki związane z ppoż. i zgłoszeniem do PSP.
- Jeśli nie masz doświadczenia z częścią DC, zleć montaż i pomiary elektrykowi z uprawnieniami.
Co sprawdzić, zanim połączysz moduły
Ja zaczynam zawsze od kart katalogowych. To tam są trzy liczby, które robią największą różnicę: Voc (napięcie jałowe), Vmp (napięcie pracy w punkcie mocy maksymalnej) i Imp/Isc (prąd pracy i prąd zwarciowy). String to po prostu łańcuch modułów połączonych szeregowo, a falownik z MPPT szuka takiego punktu pracy, w którym z danego łańcucha wyciąga najwięcej energii.
Jeżeli podłączysz moduły „na oko”, instalacja może działać, ale nie będzie działać dobrze. Najczęstszy problem jest prosty: suma napięć w stringu okazuje się zbyt wysoka albo zbyt niska dla falownika, a przy niskiej temperaturze napięcie jałowe rośnie jeszcze bardziej. Dlatego przed montażem sprawdzam nie tylko parametry samych paneli, ale też zakres MPPT, maksymalne napięcie wejściowe, dopuszczalny prąd oraz liczbę niezależnych wejść falownika.
| Parametr | Po co go sprawdzać | Co zwykle psuje projekt |
|---|---|---|
| Voc | Pokazuje, jak wysokie napięcie może pojawić się w stringu na zimnie | Przekroczenie limitu falownika w mroźny, słoneczny dzień |
| Vmp | Pomaga utrzymać pracę w zakresie MPPT | Zbyt krótki lub zbyt długi string |
| Imp i Isc | Decydują o prądzie i doborze przewodów oraz zabezpieczeń | Zbyt mały przekrój kabli albo zbyt słabe zabezpieczenia |
| Zakres MPPT | Określa, przy jakim napięciu falownik pracuje najwydajniej | Łączenie paneli „na ślepo” bez obliczeń |
| Liczba MPPT | Mówi, ile różnych połaci lub stringów można prowadzić niezależnie | Wrzucone do jednego wejścia dachy o zupełnie innych warunkach |
Gdy te parametry są jasne, dopiero wtedy ma sens wybór sposobu łączenia modułów. I właśnie tu najczęściej rozstrzyga się, czy instalacja będzie przewidywalna, czy kapryśna.
Jak dobrać połączenie szeregowe, równoległe lub mieszane
W instalacjach domowych najczęściej wygrywa string szeregowy, bo falowniki stringowe są do tego projektowane. To jednak nie znaczy, że seria jest zawsze najlepsza. Przy dachu z dwiema połaciami, kominem albo okresowym zacienieniem czasem lepiej działa podział na dwa stringi, a w trudniejszych układach optymalizatory lub mikroinwertery.
| Układ | Co się dzieje z parametrami | Plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Szeregowy | Napięcie rośnie, prąd pozostaje zbliżony do pojedynczego modułu | Prosty układ, mniejsze straty na długich odcinkach, wygodny dla falowników stringowych | Wrażliwy na zacienienie i różnice między modułami | Jedna połać, podobny kąt nachylenia, podobne warunki pracy |
| Równoległy | Prąd rośnie, napięcie pozostaje podobne | Łatwiej rozdzielić gałęzie o różnych warunkach, większa elastyczność przy projektowaniu | Większe prądy, większe wymagania dla przewodów i zabezpieczeń | Gdy układ wymaga rozdzielenia kilku gałęzi o zbliżonym napięciu |
| Mieszany | Najpierw budujesz stringi szeregowe, potem łączysz je równolegle | Duża elastyczność, dobry kompromis dla większych i bardziej złożonych dachów | Trzeba dokładnie policzyć napięcia, prądy i dopasowanie do MPPT | Dachy wielopołaciowe, większe instalacje, projekty z wyraźnie różnymi strefami pracy |
Połączenie szeregowe
W szeregu moduły pracują jak jeden łańcuch. To układ, który lubię najbardziej w prostych projektach, bo dobrze współgra z falownikami stringowymi i pozwala utrzymać rozsądne napięcie przy umiarkowanym prądzie. Trzeba jednak pamiętać, że słabszy moduł spowalnia cały string, a częściowe zacienienie potrafi obniżyć produkcję bardziej, niż wielu osobom się wydaje. Pomaga tu bypass diode, czyli dioda omijająca zacieniony fragment modułu, ale ona tylko ogranicza stratę, a nie usuwa jej całkowicie.
Połączenie równoległe
W równoległym połączeniu rośnie prąd, a napięcie zostaje zbliżone do napięcia pojedynczej gałęzi. To daje więcej swobody, ale też szybciej podnosi wymagania wobec kabli i zabezpieczeń. Ja traktuję ten wariant jako rozwiązanie do projektów, w których naprawdę jest ku temu powód, a nie jako „bezpieczniejszą” wersję z automatu.
Przeczytaj również: Napięcie startowe falownika - klucz do maksymalnej produkcji PV
Połączenie mieszane
Połączenie mieszane łączy kilka stringów szeregowych równolegle. To najrozsądniejsza droga, gdy dach ma różne połacie albo gdy liczba modułów wymusza kilka gałęzi. W takim układzie szczególnie ważne jest, by stringi miały zbliżone warunki pracy. W praktyce oznacza to podobne nachylenie, orientację i możliwie zbliżone zacienienie. Jeśli tego nie dopilnujesz, projekt będzie działał, ale nie tak stabilnie, jak powinien.
Jeśli schemat jest już wybrany, można przejść do samej kolejności połączeń, bo tu robi się naprawdę praktycznie.
Jak wygląda bezpieczne połączenie krok po kroku
To opis procesu, a nie zachęta do samodzielnej pracy przy części DC bez doświadczenia. Panele zaczynają generować napięcie, kiedy tylko mają światło, więc nie ma „niewinnego” momentu na niedbały montaż. Jeśli nie masz pewności co do procedury, zatrzymaj się na etapie planowania i oddaj część elektryczną fachowcowi.

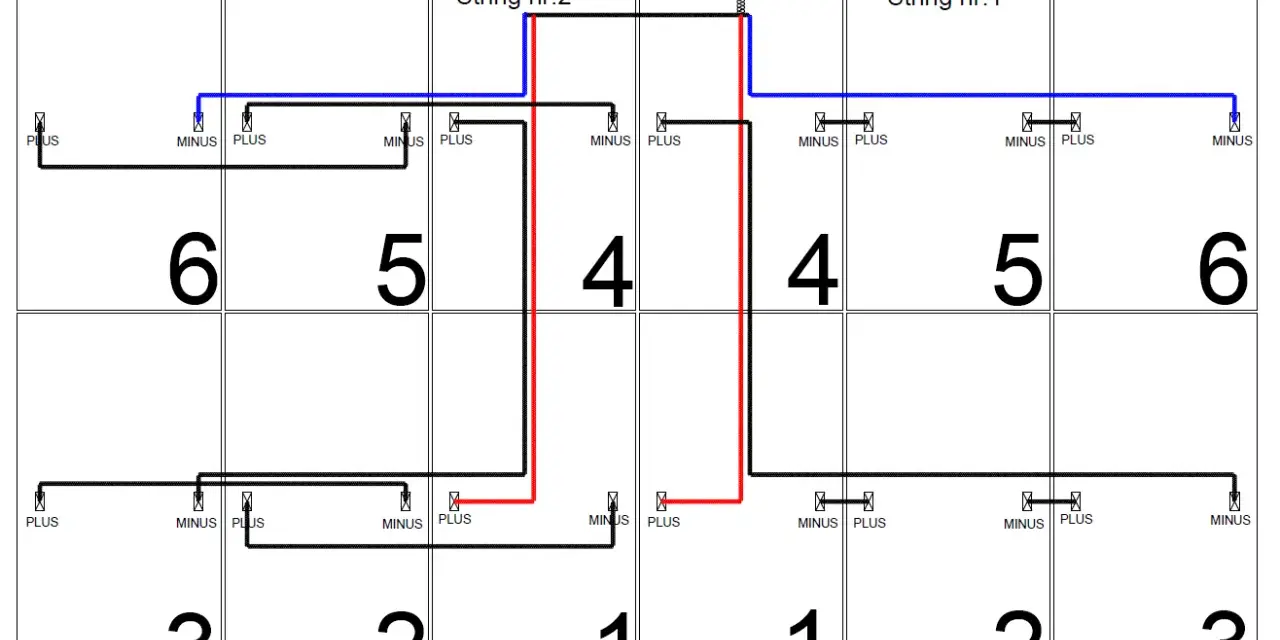

- Sprawdź projekt i rozrysuj stringi. Najpierw dopasowuję liczbę modułów do MPPT, potem przypisuję stringi do konkretnych połaci. To ogranicza późniejsze poprawki i zmniejsza ryzyko, że jedna część dachu będzie karana za drugą.
- Zamontuj konstrukcję i moduły. Prowadzenie przewodów planuję od razu razem z mocowaniem, żeby uniknąć ostrych zagięć, zwisających pętli i miejsc, w których kabel może pracować mechanicznie na wietrze.
- Połącz moduły w stringi. Tu liczy się zgodność złączy, polaryzacja i porządek w kablach. W praktyce nie miesza się przypadkowych konektorów, bo to prosta droga do przegrzewania styków i awarii pod obciążeniem.
- Sprawdź napięcie jałowe. Napięcie jałowe to napięcie mierzone wtedy, gdy obwód nie zasila jeszcze odbiornika. Ten pomiar mówi, czy string zachowuje się tak, jak zakłada projekt i czy nie ma błędu w połączeniach.

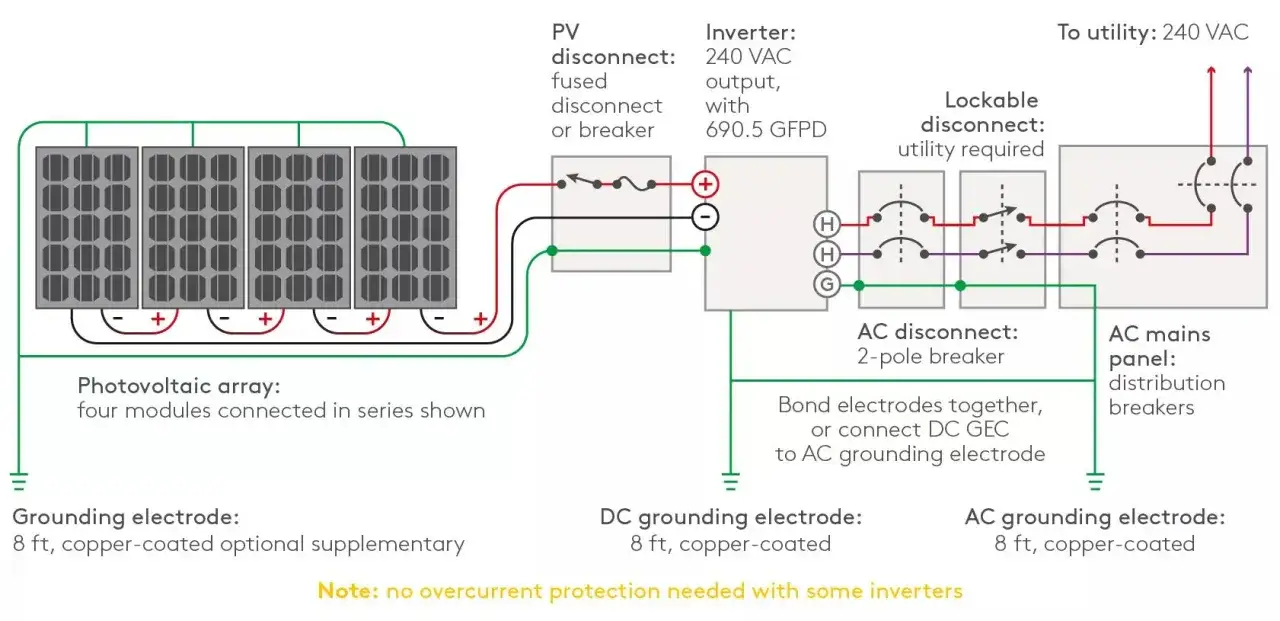

- Podłącz stringi do falownika. Najpierw DC, potem część AC, zgodnie z dokumentacją urządzenia. Falownik stringowy zamienia prąd stały z paneli na prąd zmienny dla domu i sieci, więc to jego parametry wyznaczają granice całego układu.
- Wykonaj pomiary i uruchomienie. Po montażu sprawdza się m.in. polaryzację, ciągłość połączeń, rezystancję izolacji i poprawność pracy monitoringu. Bez tego instalacja może działać, ale nikt nie ma pewności, czy działa dobrze.
- Obserwuj pierwsze dni pracy. Ja zawsze patrzę na produkcję po uruchomieniu przez kilka dni. Jeśli jeden string odstaje od reszty, problem zwykle wychodzi szybko: w złączach, zacienieniu, złym doborze połaci albo błędnym podłączeniu wejść MPPT.
W dobrze zrobionej instalacji połączenie nie kończy się na wpięciu przewodów. Liczą się też zabezpieczenia, opis obwodów i to, czy elektryk zostawił po sobie instalację czy tylko „działający zestaw”.
Jakich błędów unikać, żeby nie tracić energii i sprzętu
Najwięcej problemów widzę tam, gdzie ktoś próbował uprościć projekt za wszelką cenę. Taki skrót zwykle wychodzi później w rachunkach albo w serwisie. Poniżej są błędy, które w praktyce powtarzają się najczęściej.
- Mieszanie różnych modułów w jednym stringu. Różna moc, inne prądy i odmienne charakterystyki pracy sprawiają, że słabszy element zaczyna ograniczać cały łańcuch.
- Ignorowanie zacienienia. Jeden komin, antena albo drzewo potrafią obniżyć uzysk mocniej, niż sugeruje sama powierzchnia cienia. To właśnie tu najczęściej pojawia się rozczarowanie po pierwszym sezonie.
- Przekroczenie dopuszczalnego napięcia falownika. To szczególnie groźne zimą, kiedy napięcie Voc rośnie. Taki błąd może uszkodzić urządzenie albo zmusić je do pracy poza zakresem.
- Złe złącza albo niedociśnięte połączenia. Luźny styk grzeje się, utlenia i staje się punktem awarii. To drobiazg, który potrafi zrobić duży problem.
- Brak ochrony przepięciowej i połączeń wyrównawczych. Ogranicznik przepięć chroni falownik przed skokami napięcia, a połączenia wyrównawcze ograniczają ryzyko różnicy potencjałów na metalowych elementach konstrukcji.
- Brak testów po montażu. Bez pomiarów nie wiesz, czy instalacja działa zgodnie z projektem, czy tylko wygląda poprawnie na dachu.
W skrócie: większość błędów nie wynika z samej fotowoltaiki, tylko z pośpiechu i zbyt prostego myślenia o układzie kabli. Gdy te pułapki są wyeliminowane, zostaje jeszcze warstwa formalna, której nie warto odkładać na koniec.
Formalności i bezpieczeństwo, których nie wolno pominąć
W Polsce temat nie kończy się na montażu modułów. W polskim prawie mikroinstalacja OZE to instalacja do 50 kW, ale przy fotowoltaice ważny jest też próg 6,5 kW, bo właśnie powyżej niego wchodzą dodatkowe obowiązki przeciwpożarowe. Według Gov.pl, instalacje fotowoltaiczne o mocy powyżej 6,5 kW wymagają uzgodnienia projektu pod względem ppoż. i zawiadomienia organów PSP o zakończeniu budowy oraz zamiarze użytkowania. To nie jest formalność „dla papieru” - chodzi o bezpieczeństwo domu i ekip ratowniczych.
Jak podaje Gov.pl, nowi prosumenci są dziś rozliczani w systemie net-billingu. W praktyce oznacza to, że jeszcze bardziej opłaca się projektować instalację pod autokonsumpcję, czyli zużycie prądu na miejscu, zamiast liczyć wyłącznie na wysyłanie nadwyżek do sieci. Dlatego przy planowaniu warto od razu myśleć o przesunięciu pracy pralek, zmywarki, bojlera czy pompy ciepła na godziny największej produkcji.
| Sytuacja | Co trzeba uwzględnić |
|---|---|
| Mikroinstalacja do 50 kW | Dokumentację, zgłoszenie do operatora i poprawny odbiór techniczny |
| Instalacja powyżej 6,5 kW | Uzgodnienie ppoż. oraz zawiadomienie PSP |
| Nowy prosument | Net-billing i większy nacisk na zużycie energii na miejscu |
Jeżeli do tego dochodzi magazyn energii albo falownik hybrydowy, dobrze jest od początku przewidzieć sposób późniejszej rozbudowy. Zmiana koncepcji po montażu bywa dużo droższa niż przemyślenie wszystkiego na etapie projektu.
Detale, które naprawdę poprawiają pracę instalacji na lata
Jeśli mam wskazać elementy, które najczęściej poprawiają realny uzysk i spokój użytkownika, są to trzy rzeczy: sensowny monitoring, ochrona przed przepięciami i właściwy podział stringów pod warunki dachu. W trudniejszych projektach optymalizatory lub mikroinwertery nie są gadżetem, tylko sposobem na ograniczenie strat od cienia i różnych połaci.
- Monitoring pozwala szybko wychwycić spadek produkcji, zanim problem urośnie do awarii lub niepotrzebnej straty energii.
- Optymalizatory pomagają tam, gdzie pojedynczy moduł pracuje w gorszych warunkach niż reszta stringu.
- Mikroinwertery mają sens przy skomplikowanych dachach, bo każdy moduł pracuje wtedy bardziej niezależnie.
- Opis przewodów i stringów skraca serwis i ułatwia każdy późniejszy przegląd.
- Dostęp do falownika i rozdzielnicy oszczędza czas, gdy trzeba wykonać pomiary albo sprawdzić komunikaty błędów.
Jeżeli chcesz, by instalacja służyła dłużej bez niespodzianek, właśnie te detale zwykle dają większą różnicę niż pogoń za „najmocniejszym” panelem. Dobrze złożony układ, dopasowany do dachu i falownika, to najprostsza droga do stabilnej produkcji i mniejszej liczby problemów po drodze.
