Prawidłowo wykonane badania instalacji PV to nie formalność, tylko realna kontrola bezpieczeństwa i wydajności. W praktyce sprawdza się nie tylko to, czy falownik coś pokazuje, ale też czy przewody, stringi, uziemienie i zabezpieczenia pracują tak, jak powinny. To ważne zwłaszcza wtedy, gdy system ma już za sobą pierwszy sezon pracy, burzę, modernizację albo po prostu zaczyna produkować mniej niż wcześniej.
Najkrótsza wersja dla zabieganych
- Podstawą są oględziny, testy elektryczne i protokół. Sam odczyt z aplikacji nie wystarcza do oceny stanu instalacji.
- Najważniejsze sprawdza się po obu stronach układu: AC i DC, z naciskiem na izolację, ciągłość ochrony, polaryzację oraz parametry stringów.
- Krzywa I-V i termowizja pomagają znaleźć problemy, których nie widać gołym okiem, na przykład przegrzane złącze albo uszkodzony moduł.
- W domowych instalacjach sensowny rytm kontroli to zwykle około 5 lat, a szybciej po awarii, modernizacji lub spadku uzysku.
- Cena małej instalacji najczęściej mieści się w widełkach 500-1000 zł, a większe systemy wymagają wyceny indywidualnej.
Dlaczego same oględziny nie wystarczą
Na dach można wejść i wszystko „obejrzeć”, ale to jeszcze nie oznacza, że instalacja działa poprawnie. Ja patrzę na fotowoltaikę jak na układ, w którym problem często ukrywa się nie w module, tylko w detalu: luźnym konektorze, uszkodzonej izolacji przewodu, błędnie dobranym zabezpieczeniu albo niewidocznym spadku wydajności jednego stringu, czyli szeregu modułów połączonych ze sobą. Z zewnątrz wszystko może wyglądać dobrze, a produkcja i bezpieczeństwo będą już zaniżone.
Badanie ma więc dwa cele. Pierwszy to bezpieczeństwo: ochrona przed porażeniem, zwarciem, przegrzaniem i pożarem. Drugi to wydajność: sprawdzenie, czy instalacja oddaje tyle energii, ile powinna. Te dwa obszary nie zawsze idą w parze, bo system może jeszcze pracować, ale robić to mniej efektywnie albo z ukrytą usterką, która z czasem się pogłębi.
Właśnie dlatego sensowne badanie nie kończy się na odpowiedzi „działa” albo „nie działa”. Powinno pokazać, co działa dobrze, co wymaga obserwacji i co trzeba poprawić od razu. To podejście oszczędza nerwów później, gdy awaria pojawia się już w środku sezonu i trudno ją szybko zlokalizować.
Jakie pomiary robi się przy odbiorze instalacji
Przy odbiorze instalacji PV nie zaczynam od wciśnięcia kilku przycisków w mierniku. Najpierw są oględziny, dokumentacja i ocena połączeń, a dopiero potem pomiary. W praktyce standardem jest najpierw sprawdzenie strony AC, a następnie DC, bo bezpieczeństwo ludzi i budynku ma pierwszeństwo przed oceną parametrów stringów.
| Pomiar | Co sprawdza | Na co zwykle wskazuje problem |
|---|---|---|
| Ciągłość przewodów ochronnych i połączeń wyrównawczych | Czy obudowy, konstrukcja i przewody ochronne są dobrze połączone | Przerwa w ochronie, ryzyko porażenia, błędna praca zabezpieczeń |
| Polaryzacja stringów | Czy plus i minus są podłączone prawidłowo | Ryzyko uszkodzenia falownika lub natychmiastowy brak startu układu |
| Napięcie obwodu otwartego, czyli Voc | Czy string ma właściwą liczbę modułów i nie ma przerwy w obwodzie | Uszkodzony moduł, przerwany przewód, błąd montażu |
| Prąd zwarciowy, czyli Isc | Czy string oddaje spodziewany prąd | Zacienienie, zabrudzenie, uszkodzenie modułu, problem z połączeniem |
| Rezystancja izolacji | Czy nie ma upływu prądu przez przewody, złącza lub wilgoć | Przebicie, zawilgocenie, uszkodzona trasa kablowa |
| RCD, impedancja pętli zwarcia i uziemienie | Czy ochrona po stronie AC działa tak, jak powinna | Zła skuteczność zabezpieczeń przeciwporażeniowych |
| Kontrola SPD, czyli ograniczników przepięć | Czy system jest przygotowany na przepięcia i wyładowania | Brak ochrony albo zużycie elementów po przepięciu |
Do pełnego odbioru coraz częściej dochodzą też badania rozszerzone: charakterystyka prądowo-napięciowa I-V, analiza termowizyjna i pomiary w warunkach zbliżonych do rzeczywistej pracy. To właśnie one pozwalają wyłapać wady, których zwykły multimetr nie pokaże. W praktyce multimetr to za mało, jeśli celem jest rzetelna ocena całego systemu.
Jeżeli instalacja jest nowa, ten etap daje punkt odniesienia na przyszłość. Jeśli jest już eksploatowana, wyniki pokazują, czy problem leży w module, stringu, falowniku czy po stronie AC. I to prowadzi wprost do diagnostyki działającego systemu.
Jak diagnozuję spadki uzysku w działającym systemie PV
Gdy instalacja już pracuje, nie szukam od razu „winy paneli”. Najpierw porównuję dane z monitoringu, historię uzysków i zachowanie falownika. Jeśli jeden string odstaje od pozostałych, zwykle problem jest lokalny. Jeśli spada cała instalacja, częściej winne są warunki pracy, zabrudzenie, zacienienie, temperatura albo sam falownik.
W praktyce diagnostyka wygląda krok po kroku. Najpierw sprawdzam alarmy i logi urządzenia. Potem oglądam złącza, przewody, połączenia przy skrzynkach i trasę kablową. Następnie wykonuję pomiary stringów, a jeśli sytuacja tego wymaga, dokładam termowizję. Kamera termowizyjna pokazuje przegrzane punkty, które często oznaczają zwiększoną rezystancję na złączu lub uszkodzenie pojedynczego elementu.
Przy większych instalacjach bardzo pomocny jest test I-V, czyli pomiar charakterystyki prądowo-napięciowej. W uproszczeniu pokazuje on, jak string zachowuje się w całym zakresie pracy, a nie tylko w jednym punkcie. To ważne, bo niektóre usterki widać dopiero jako zniekształcenie krzywej, a nie jako prosty spadek napięcia czy prądu.
Najczęstsze scenariusze są dość powtarzalne:
- jeśli jeden string ma wyraźnie niższy prąd, szukam zacienienia, zabrudzenia lub uszkodzonego modułu,
- jeśli rośnie temperatura jednego złącza, podejrzewam słaby styk albo źle zaciśnięty konektor,
- jeśli instalacja gubi produkcję po deszczu, sprawdzam izolację i miejsca, w których mogła wejść wilgoć,
- jeśli falownik wyłącza się bez jasnego powodu, zaglądam też do strony AC i zabezpieczeń, a nie tylko do paneli.
To podejście jest dużo skuteczniejsze niż wymiana elementów „na próbę”. Dobra diagnostyka najpierw zawęża obszar problemu, a dopiero potem wskazuje konkretną naprawę.
Jak czytać wyniki bez nadinterpretacji
Tu najłatwiej o błąd. Liczby z pomiaru wyglądają obiektywnie, ale bez kontekstu mogą wprowadzać w błąd. Voc i Isc trzeba odnieść do warunków pogodowych, temperatury modułu i konstrukcji danego stringu. Wynik z pochmurnego dnia nie nadaje się do prostego porównania z danymi z karty katalogowej, bo tam producent podaje wartości dla standardowych warunków testowych, czyli STC.
Ja zawsze patrzę na trzy rzeczy naraz: warunki pomiaru, porównanie między stringami i historię pracy instalacji. Jeśli wszystkie ciągi zachowują się podobnie, a różnica jest niewielka, nie ma powodu do alarmu. Jeśli jednak jeden string odbiega wyraźnie od pozostałych, a krzywa I-V jest zniekształcona, mamy już coś więcej niż chwilowe odchylenie.
| Co porównuję | Dlaczego to ważne | Czego nie robić |
|---|---|---|
| Voc między stringami | Pokazuje, czy liczba modułów i połączenia są spójne | Nie porównuj bez uwzględnienia temperatury |
| Isc i prąd pracy | Wskazuje na zacienienie, zabrudzenie lub uszkodzenie ogniw | Nie wyciągaj wniosków z pomiaru wykonanego przy słabym nasłonecznieniu |
| Rezystancja izolacji | Ujawnia przebicia i zawilgocenie | Nie bagatelizuj wyniku z pogranicza normy |

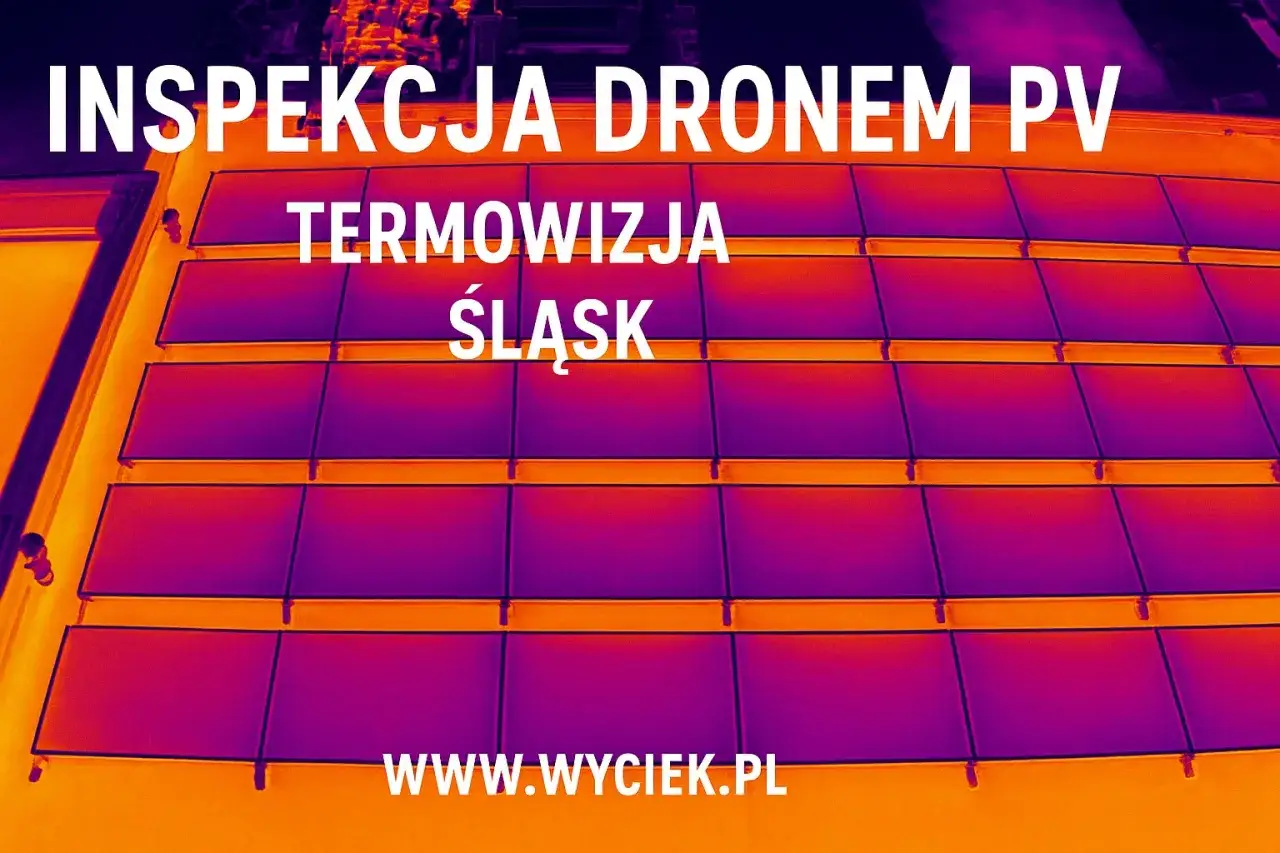

| Termowizja | Pokazuje gorące punkty, których nie widać elektrycznie | Nie traktuj całego obrazu jako awarii, jeśli grzeje się tylko naturalnie obciążony element |
Ważne jest też to, że dobra instalacja nie zawsze daje „idealne” liczby. Różnice rzędu kilku procent między stringami bywają normalne, ale wyraźne odchylenia, zwłaszcza gdy powtarzają się w czasie, powinny uruchomić diagnostykę. Właśnie dlatego sam wynik bez opisu warunków ma ograniczoną wartość. Protokół z datą, temperaturą, nasłonecznieniem i użytym miernikiem jest dużo cenniejszy niż pojedyncza liczba.
Ta logika pomaga uniknąć nadmiernych kosztów i niepotrzebnych wymian. Zamiast zgadywać, można przejść do kolejnego pytania: kiedy taki zestaw badań w ogóle trzeba powtórzyć?
Kiedy pomiary instalacji fotowoltaicznej trzeba powtórzyć
Najbezpieczniej myśleć o badaniach nie jako o jednorazowym obowiązku, ale o cyklicznej kontroli stanu systemu. W domu praktyczny rytm to zwykle okolice 5 lat, najlepiej razem z przeglądem całej instalacji elektrycznej budynku. Ale nie czekałbym do tego terminu, jeśli pojawia się spadek produkcji, alarm falownika albo po dachu przeszła burza z silnym gradem czy wyładowaniem atmosferycznym.
Powtórzyć kontrolę warto także po:
- wymianie falownika lub rozbudowie instalacji,
- pracach dekarskich, które mogły naruszyć przewody albo konstrukcję,
- zalaniu, podtopieniu lub długotrwałym zawilgoceniu dachu,
- jednorazowym wyraźnym spadku uzysku bez oczywistej przyczyny,
- pojawieniu się śladów przegrzania, zapachu izolacji albo częstego wyzwalania zabezpieczeń.
W większych instalacjach komercyjnych badania robi się zwykle częściej, nierzadko co rok lub co 1-2 lata, bo tam ryzyko przestoju i skala strat są po prostu większe. W takich systemach liczy się nie tylko zgodność z przepisami, ale też przewidywalność produkcji i szybkie wykrywanie degradacji.
Praktyczna zasada jest prosta: im większe obciążenie, trudniejszy dostęp i większa wartość produkcji, tym częstsza kontrola ma więcej sensu. To nie jest koszt „na wszelki wypadek”, tylko sposób na ograniczenie strat zanim staną się realnym problemem.
Ile kosztują i od czego zależą
Ceny są mocno zależne od zakresu, ale w 2026 roku za niewielką instalację prosumencką najczęściej spotyka się widełki około 500-1000 zł. Większe systemy, zwłaszcza z rozbudowanym zakresem pomiarów, potrafią kosztować 1000-3000 zł, a przy farmach czy obiektach z trudnym dostępem wycena zwykle jest indywidualna. Sama obecność kamer termowizyjnych, pomiarów I-V, dojazdu i pracy na stromym dachu potrafi znacząco podnieść cenę.
| Zakres | Typowa cena | Co ją podnosi |
|---|---|---|
| Mała instalacja do ok. 10 kWp | 500-1000 zł | Trudny dostęp, dodatkowa termowizja, dojazd |
| Instalacja 10-30 kWp | 1000-1500 zł | Więcej stringów, więcej czasu na analizę, rozszerzone testy |
| Systemy większe lub przemysłowe | wycena indywidualna | Skala, dokumentacja, wymagania inwestora, testy specjalistyczne |
Nie patrzyłbym jednak na cenę wyłącznie przez pryzmat liczby na fakturze. Tanie badanie, które kończy się jednym ogólnym zdaniem bez protokołu i bez informacji o warunkach, jest mało warte. Dobra usługa ma dać odpowiedź nie tylko na pytanie „czy działa”, ale też „co będzie się działo dalej, jeśli nic nie poprawimy”.
Największą różnicę w kosztach robi zwykle zakres pomiarów. Sama kontrola wzrokowa jest czym innym niż pełny pakiet: izolacja, ciągłość ochrony, RCD, I-V, termowizja i analiza wyników. Dlatego porównując oferty, zawsze patrzę na to, co dokładnie jest w środku usługi, a nie tylko na cenę końcową.
Najczęstsze błędy, które fałszują wynik
W praktyce najwięcej błędów widzę wtedy, gdy ktoś próbuje zrobić „szybki pomiar” bez właściwej procedury. Najbardziej mylące są sytuacje, w których mierzy się tylko napięcie z jednego miejsca, a potem na tej podstawie ocenia cały system. To tak, jakby ocenić sprawność samochodu po samym odczycie poziomu paliwa.
- Pomiar bez rozłączenia odpowiednich obwodów może dać fałszywy wynik rezystancji izolacji albo narazić sprzęt na uszkodzenie.
- Brak uwzględnienia temperatury i nasłonecznienia zniekształca porównanie Voc, Isc i krzywej I-V.
- Ograniczenie się do AC albo tylko do DC zostawia w instalacji ślepy punkt.
- Brak porównania z wcześniejszym protokołem utrudnia wykrycie powolnej degradacji.
- Ignorowanie drobnych śladów grzania, przebarwień lub zapachu izolacji kończy się tym, że mały problem rośnie do dużej awarii.
Jest też błąd mniej oczywisty: traktowanie aplikacji monitorującej jako jedynego źródła prawdy. Monitoring pokazuje produkcję, ale nie pokaże słabego styku w złączu, jeśli problem nie jest jeszcze na tyle duży, by zatrzymać falownik. Dlatego w dobrym podejściu monitoring jest punktem wyjścia, a nie zamiennikiem pomiarów.
Ja przyjmuję prostą zasadę: jeśli protokół nie opisuje warunków badania i nie pokazuje, czym mierzono, to nie mam pełnego obrazu. W technice szczegóły są ważniejsze niż deklaracja „wszystko w normie”.
Co warto zachować po badaniu, żeby instalacja pracowała przewidywalnie
Najbardziej praktyczna rzecz po badaniu to nie sam papier, ale punkt odniesienia na kolejne lata. Zachowuję więc nie tylko protokół, lecz także zdjęcia termowizyjne, schemat stringów, numery seryjne kluczowych urządzeń i warunki, w jakich wykonano test. Dzięki temu kolejne badanie nie zaczyna się od zera.
Jeśli potem coś zaczyna się zmieniać, łatwiej odpowiedzieć, czy to normalna degradacja, czy już wyraźna usterka. Dobrze zebrana dokumentacja ułatwia też rozmowę z serwisem, producentem i ubezpieczycielem. W praktyce to właśnie ona skraca czas naprawy najbardziej, bo zamiast zgadywania są twarde dane.
Jeżeli miałbym zostawić jedną rzecz do zapamiętania, powiedziałbym tak: sprawna instalacja PV to nie ta, która tylko produkuje energię, ale ta, którą da się przewidywalnie kontrolować. A to zaczyna się od porządnych badań, czytelnego protokołu i powtarzania pomiarów wtedy, gdy naprawdę mają sens, a nie dopiero po awarii.
