Przy dachu płaskim liczy się nie tylko to, czy moduły „wejdą” na połacie, ale przede wszystkim, czy konstrukcja nie przeciąży budynku, nie uszkodzi hydroizolacji i da się bezpiecznie serwisować przez lata. Dobrze zaplanowane mocowanie paneli fotowoltaicznych na dachu płaskim decyduje o bezpieczeństwie, uzysku energii i trwałości pokrycia. Poniżej rozbieram temat na czynniki pierwsze: od wyboru systemu i kąta nachylenia po błędy, których lepiej nie popełniać.
To są najważniejsze decyzje przed montażem
- Najpierw sprawdzam nośność dachu i stan pokrycia, dopiero potem wybieram stelaż.
- Na dachach płaskich najczęściej działają systemy balastowe, kotwione albo hybrydowe.
- W praktyce dobrze sprawdzają się kąty 10-15°, a w układzie wschód-zachód zwykle stosuje się niższy profil.
- Za mały lub za duży balast to równie zły pomysł, bo pierwszy grozi poderwaniem przez wiatr, a drugi przeciążeniem konstrukcji.
- Najwięcej problemów powodują błędne odległości od krawędzi, świetlików i stref serwisowych.
- Bez projektu statycznego i sensownego rozkładu paneli łatwo zepsuć zarówno bezpieczeństwo, jak i uzysk energii.
Jakie rozwiązanie montażowe sprawdza się najlepiej
Na płaskim dachu nie szukam jednego uniwersalnego uchwytu. Najpierw odpowiadam sobie na proste pytanie: czy ważniejsza jest jak najmniejsza ingerencja w pokrycie, czy możliwie niska masa, czy może odporność na silny wiatr w konkretnej lokalizacji. Dopiero potem dobieram system.
| Metoda | Kiedy ma sens | Największa zaleta | Najważniejsze ograniczenie |
|---|---|---|---|
| Balastowa | Gdy dach ma dobrą rezerwę nośności i nie chcę przebijać pokrycia | Brak trwałej ingerencji w hydroizolację, szybki montaż | Duży ciężar, który trzeba policzyć dla całego układu |
| Kotwiona | Gdy konstrukcja nośna pozwala na mocowanie punktowe | Mniejsza masa własna i lepsza odporność na podrywanie przez wiatr | Trzeba idealnie wykonać uszczelnienie i kontrolę detali |
| Hybrydowa | Gdy dach jest trudny, a warunki wiatrowe lub geometryczne wymuszają kompromis | Łączy część zalet obu podejść | Wymaga dokładniejszego projektu i bardziej świadomego montażu |

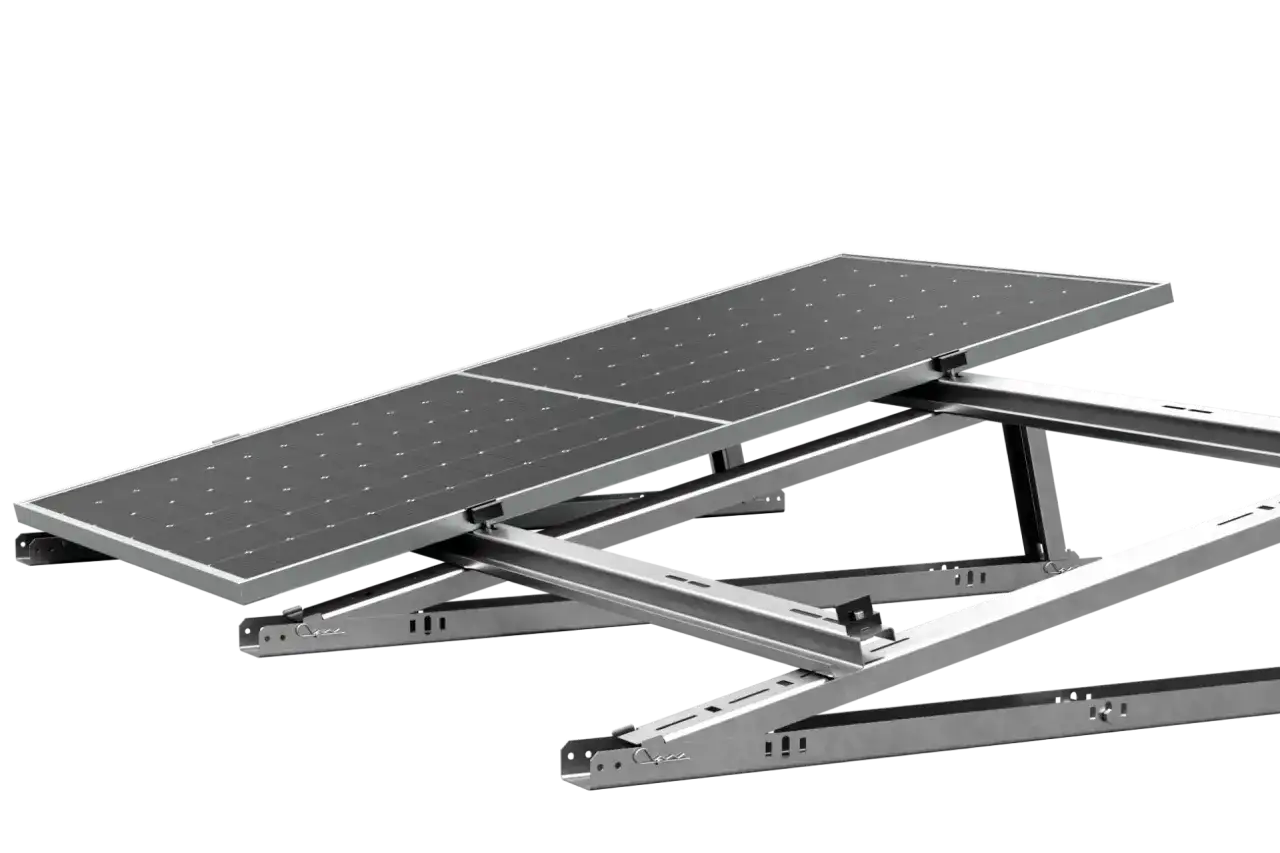

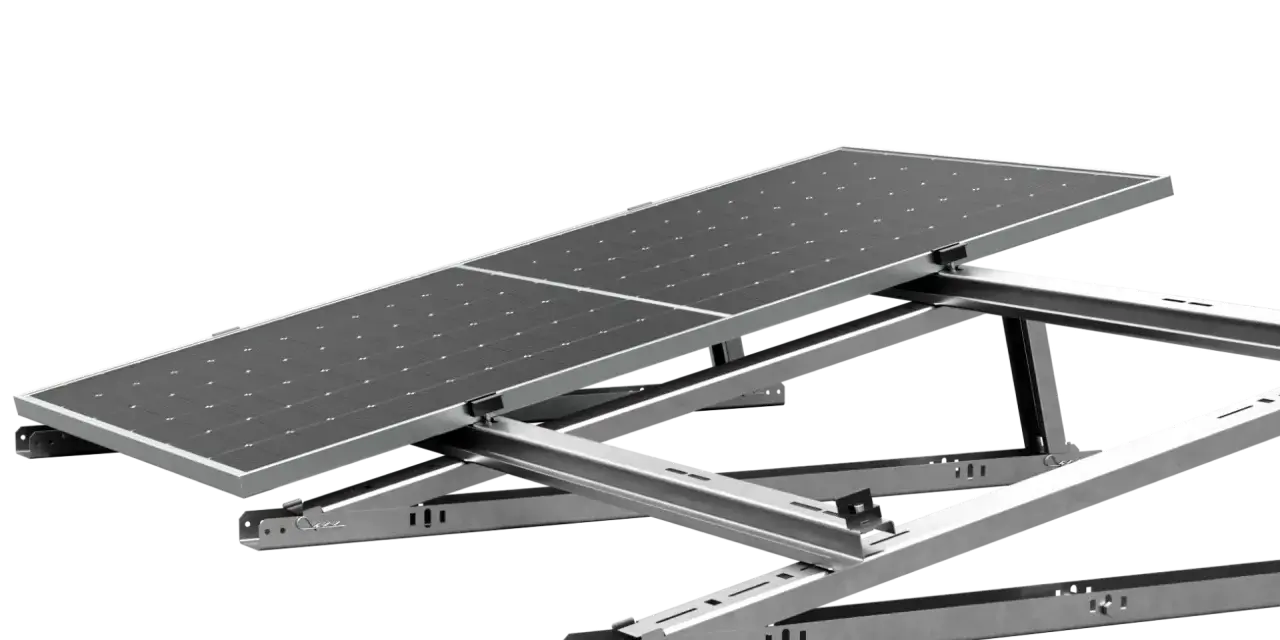

W praktyce system balastowy wybieram najczęściej na dachach z papą, membraną PVC, TPO albo EPDM, bo pozwala ograniczyć ryzyko uszkodzenia pokrycia. Z kolei kotwienie ma sens tam, gdzie konstrukcja budynku daje zapas nośności i można bezpiecznie połączyć stelaż z warstwą nośną. Na niektórych dachach spotyka się też rozwiązania klejone, ale traktuję je jako wariant specjalny, zależny od konkretnego systemu i aprobat producenta, a nie jako domyślny wybór. Kiedy już wiem, jaki typ konstrukcji wchodzi w grę, przechodzę do drugiej decyzji: jak ustawić moduły, żeby nie stracić miejsca i nie podbić obciążeń.
Jak ustawić moduły, żeby dach pracował wydajnie
Na dachu płaskim geometria ma większe znaczenie niż w przypadku klasycznej połaci skośnej. Jeden stopień w tę czy w drugą stronę potrafi zmienić zarówno uzysk energii, jak i ilość potrzebnego balastu, a więc także bezpieczeństwo całej instalacji.
| Układ | Co daje | Kiedy go wybieram | Na co uważam |
|---|---|---|---|
| Południowy | Lepszy uzysk w godzinach okołopołudniowych i prostsze liczenie produkcji | Gdy dach ma dużo miejsca i wystarczającą nośność | Większy kąt zwykle oznacza większy balast i większe odstępy między rzędami |
| Wschód-zachód | Niższy profil, gęstsze wykorzystanie powierzchni i łagodniejsza praca przy wietrze | Gdy dach jest duży, ale zapas nośności jest ograniczony | Produkcja rozkłada się bardziej na poranek i popołudnie, a szczyt w południe jest niższy |
Układ południowy
Układ skierowany na południe daje najbardziej intuicyjny model pracy: moduły produkują najmocniej wtedy, gdy słońce jest najwyżej. Najczęściej ustawiam je pod kątem około 10-15°, bo to rozsądny kompromis między uzyskiem, samooczyszczaniem przez deszcz i odpornością na wiatr. Głębsze pochylenie może poprawić produkcję zimą, ale na płaskim dachu szybko zwiększa wysokość konstrukcji i odstępy między rzędami.
Układ wschód-zachód
W układzie wschód-zachód moduły są ustawione niżej, zwykle pod kątem około 8-12°, dzięki czemu cała instalacja ma bardziej płaski profil. To bardzo praktyczne rozwiązanie, gdy chcę wykorzystać większą część dachu bez rozbudowywania balastu do niepotrzebnych rozmiarów. Z mojego punktu widzenia ten wariant często wygrywa tam, gdzie liczy się rozsądny kompromis między produkcją a obciążeniem konstrukcji budynku.
Przeczytaj również: Montaż fotowoltaiki - zgoda. Jak legalnie w bloku i domu?
Jaki kąt wybrać
Nie patrzę na kąt nachylenia w oderwaniu od reszty projektu. Jeśli dach ma słabszą nośność albo znajduje się w miejscu narażonym na silny wiatr, niższy kąt bywa bezpieczniejszy niż „idealne” ustawienie z katalogu. Z kolei na dachu o dobrej rezerwie konstrukcyjnej mogę pozwolić sobie na trochę większy kąt, jeśli daje to lepszy uzysk i nie psuje rozstawu rzędów. W praktyce najczęściej kończy się to na przedziale 10-15°, bo dalej zaczynają się kompromisy, które trzeba naprawdę uzasadnić liczbami, a nie przyzwyczajeniem wykonawcy.
Po ustawieniu geometrii widać, czy dach rzeczywiście ma warunki do instalacji, czy tylko wygląda na prosty. I właśnie wtedy sprawdzam warstwę, której nie widać na zdjęciach z gotowej realizacji, czyli nośność, pokrycie i wszystkie miejsca, w których montaż może naruszyć szczelność.
Co sprawdzam na dachu, zanim coś zamocuję
Największy błąd to zaczynać od stelaża, a nie od budynku. Ja zawsze sprawdzam dach od dołu do góry: najpierw dokumentację, potem konstrukcję, później pokrycie, a dopiero na końcu samą trasę kabli i rozmieszczenie modułów.
- Nośność konstrukcji - sprawdzam, czy strop i warstwy dachu przyjmą ciężar modułów, stelaża oraz balastu.
- Stan hydroizolacji - jeśli pokrycie jest stare, spękane albo po naprawach, montaż trzeba planować ostrożniej.
- Strefy wiatrowe i śniegowe - lokalizacja budynku mocno wpływa na to, ile balastu naprawdę potrzeba.
- Krawędzie i narożniki - tam wiatr działa najmocniej, więc układ nie może być kopiowany „jeden do jednego” z katalogu.
- Świetliki, klapy dymowe i kominy - wokół tych elementów trzeba zostawić realne strefy serwisowe, a nie tylko symboliczny margines.
- Trasa kablowa - kable nie powinny leżeć luzem ani ocierać się o ostre krawędzie konstrukcji.
Przy krawędziach dachu zostawiam zwykle margines rzędu 20-50 cm, ale traktuję to jako punkt wyjścia, nie twardą regułę. Przy świetlikach, klapach dymowych czy strefach pożarowych odległości bywają większe i zawsze trzeba je odnieść do projektu oraz warunków obiektu. Jeśli dach ma kilka warstw, był remontowany albo ma nietypową membranę, nie zgaduję na oko - bez dokumentacji łatwo zrobić błąd, którego potem nie da się już poprawić bez demontażu. Kiedy ten etap jest zamknięty, można przejść do samego montażu, ale najlepiej robić to według uporządkowanej sekwencji.
Jak wygląda montaż krok po kroku
- Najpierw robię inwentaryzację dachu i mierzę realną dostępną powierzchnię, a nie tylko tę „na planie”.
- Następnie sprawdzam obciążenia i rozkładam układ modułów tak, aby nie wchodzić w strefy brzegowe, serwisowe ani zacienione.
- Przed montażem zabezpieczam pokrycie, bo nawet krótki kontakt szyny lub śruby z membraną może później dać przeciek.
- Potem składam konstrukcję, pilnując momentów dokręcania i poprawnego ustawienia wysokości oraz kąta.
- Jeśli system jest balastowy, rozkładam obciążniki zgodnie z projektem; jeśli kotwiony, kontroluję każdy punkt mocowania i uszczelnienia.
- Na końcu porządkuję okablowanie, sprawdzam promienie gięcia przewodów i zostawiam dostęp serwisowy do newralgicznych miejsc.
Nie pomijam też kontroli końcowej: czy moduły nie pracują na wietrze, czy nic nie ociera o dach i czy trasy kablowe nie zbierają wody. W praktyce właśnie te drobiazgi odróżniają instalację „zrobioną” od instalacji dobrze wykonanej. A skoro o drobiazgach mowa, warto też nazwać błędy, które najczęściej wracają w poprawkach i reklamacjach.
Jakie błędy najczęściej psują efekt
- Projektowanie bez statyka - dach wygląda solidnie, ale nie ma policzonego zapasu pod dodatkowy ciężar.
- Zbyt mały balast - konstrukcja może zostać podrywana przez wiatr, zwłaszcza na narożnikach i przy krawędziach.
- Zbyt duży balast - dach przyjmuje niebezpieczne obciążenie, którego nie widać gołym okiem.
- Za małe odstępy między rzędami - rośnie zacienienie i trudniej utrzymać sensowną wentylację pod modułami.
- Brak ochrony pokrycia - punktowy nacisk lub przesuwanie profili potrafi uszkodzić membranę albo papę.
- Chaotyczne prowadzenie kabli - przewody ocierają się, łapią UV i po czasie stają się słabym ogniwem całej instalacji.
- Kopiowanie gotowego układu bez korekty - to, co działało na jednym dachu, nie musi być bezpieczne na innym.
Najbardziej nie lubię sytuacji, w której ktoś próbuje „uratować” projekt dodatkowym balastem zamiast poprawić jego geometrię. To zwykle kończy się tym, że dach ma więcej ciężaru, a instalacja wcale nie jest stabilniejsza. Żeby nie działać na wyczucie, warto też spojrzeć na kilka liczb, które naprawdę mają znaczenie.
Ile miejsca i ciężaru trzeba realnie uwzględnić
Na etapie koncepcji liczą się trzy rzeczy: kąt, masa i odstępy. To one decydują, czy instalacja wejdzie na dach, ile paneli da się zmieścić i czy w ogóle warto iść w dany wariant.
| Parametr | Typowy zakres praktyczny | Dlaczego to ważne |
|---|---|---|
| Kąt nachylenia w układzie południowym | 10-15° | To kompromis między uzyskiem a odpornością na wiatr i szerokością rzędów |
| Kąt nachylenia w układzie wschód-zachód | 8-12° | Niższy profil zwykle ułatwia zagęszczenie modułów i ogranicza obciążenie wiatrem |
| Prześwit konstrukcji nad dachem | Około 10 cm | Pomaga w wentylacji modułów i ogranicza przegrzewanie pokrycia |
| Balast na moduł | Najczęściej 40-60 kg, na skrajach nawet około 75 kg | To pokazuje, jak szybko rośnie ciężar całej instalacji |
| Margines od krawędzi | Orientacyjnie 20-50 cm | Zmniejsza wpływ strefy brzegowej i ułatwia serwis |
Te liczby nie są celem samym w sobie. Traktuję je jako sygnał: jeśli układ zaczyna wymagać dużego balastu albo bardzo szerokich odstępów, trzeba sprawdzić, czy nie lepiej zmienić orientację modułów albo zastosować lżejszą konstrukcję. Właśnie dlatego układ wschód-zachód bywa tak praktyczny - często pozwala lepiej wykorzystać powierzchnię i nie dokładać niepotrzebnego ciężaru. To prowadzi mnie do najważniejszego wniosku: o sukcesie decyduje nie sam stelaż, ale cały zestaw decyzji wokół dachu.
Na koniec liczą się trzy rzeczy, nie sam stelaż
Jeżeli miałbym wskazać trzy elementy, od których naprawdę zależy powodzenie takiej instalacji, wymieniłbym nośność dachu, sensowny układ modułów i porządny detal wykonawczy. Dobrze zaprojektowana konstrukcja nie musi być spektakularna, ale musi pasować do budynku, klimatu i sposobu użytkowania dachu.
W praktyce wygrywa nie ten system, który wygląda najciężej albo najefektowniej, tylko ten, który ma policzone obciążenia, zostawia miejsce na serwis i nie walczy z pokryciem dachowym. Jeśli dach jest słabszy, zwykle lepszy jest niższy, bardziej płaski układ niż próba „dociśnięcia” wszystkiego balastem. Jeśli dach ma zapas nośności, można pozwolić sobie na bardziej klasyczne ustawienie południowe i trochę wyższy kąt. Ja zawsze zaczynam od bezpieczeństwa konstrukcji, bo dopiero na takim fundamencie da się zbudować instalację, która ma działać długo, cicho i bez niespodzianek.
